MechaniCS Эскиз 7

MechaniCS Эскиз – интеллектуальное средство быстрого оформления чертежей в среде AutoCAD и создания операционных эскизов при разработке техпроцессов с помощью TechnologiCS.

MechaniCS Эскиз – это недорогое, простое и весьма эффективное приложение, которое поможет конструктору быстро оформить в среде AutoCAD чертежи, полностью соответствующие требованиям ЕСКД. Это и удобный инструмент инженера-технолога, которому, с одной стороны, необходимо создавать небольшие чертежи по требованиям ЕСКД и ЕСТД, а с другой – поддерживать неразрывную связь с разрабатываемым техпроцессом. В основу программного продукта положены требования стандартов системы ЕСКД, ГОСТ 3.1107-81 и ГОСТ 3.1128-93.

MechaniCS Эскиз интегрирован с системой автоматизации и информационной поддержки процессов технической подготовки, производственного планирования и оперативного управления TechnologiCS (в части обмена данными об операции, на которую разрабатывается эскиз).

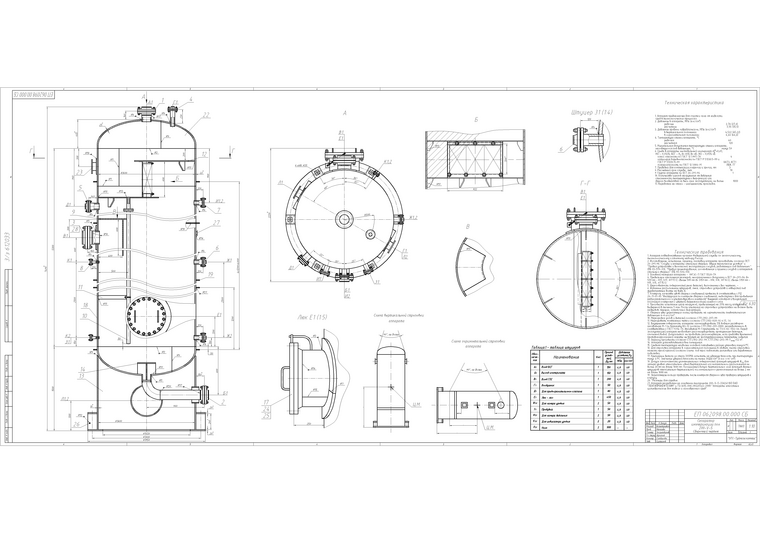

Оформление чертежей в соответствии с ЕСКД

• Простановка всех размеров (линейных, угловых, радиальных, размерных цепочек) одной командой. Выбор величины предельных отклонений размеров из базы данных. Управление типом отображения допусков.
• Простановка видов/разрезов/сечений, знаков шероховатости, допусков формы и расположения, обозначений маркировки и клеймения, обозначений неразъемных соединений и других спецсимволов.
• Автоматический подсчет швов сварных соединений.
• Библиотека стандартных крепежных деталей.
• Отрисовка таблиц, в том числе связанных с объектами на чертеже.
• Автоматическое заполнение спецификации.
• Простановка в автоматическом режиме буквенных обозначений видов, разрезов, сечений и базовых поверхностей в соответствии с ЕСКД.
• Сортировка записей по разделам спецификации.
• Перенос записей в спецификации методом drag&drop.
• Связь спецификации с позициями на чертеже.
• Связь обозначения номеров позиций и зон в технических требованиях с обозначением на чертеже, их автоматическое обновление при изменениях графической части чертежа.
• Автоматическая простановка в спецификации зон позиций.
• Связь основной надписи чертежа входящих деталей и спецификаций.
• Обозначение опор, зажимов и установочных устройств.
• Простановка технологических размеров.
• Простановка спецсимволов: знаков шероховатости, баз, допусков формы и расположения, маркировки и клеймения, обозначения неразъемных соединений.
• Универсальная выноска для нанесения обозначения покрытий и других пояснений.
• Обозначение позиций комплектующих эскизов сборочных операций.
• Отрисовка условных обозначений инструментальных наладок.
• Обозначение обрабатываемых поверхностей и контролируемых размеров. Автонумерация обозначений.
• Формирование технических пояснений и характеристик.

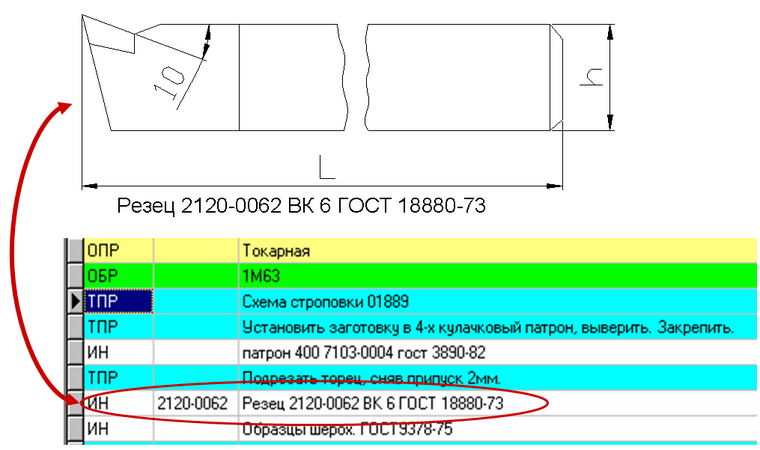

Разработка операционных эскизов

Предусмотрена возможность интеграции MechaniCS Эскиз с системой TechnologiCS, позволяющей, в частности, автоматизировать процесс проектирования техпроцессов. Программа запускается непосредственно из редактора техпроцессов. Выбрав требуемую операцию, технолог запускает редактор для разработки операционных эскизов. В специальный браузер эскиза автоматически загружается вся дополнительная информация об операции, заложенная технологом в описательной части техпроцесса: применяемый инструмент и оснастка, размеры и другие параметры, характеризующие обрабатываемую геометрию и режимы обработки.

Эти данные связываются с проставляемыми в чертеже размерами, условными обозначениями оснастки и инструмента, а также дополняются графикой, разрабатываемой «с нуля» средствами AutoCAD или заимствованной из конструкторского чертежа и дорабатываемой в MechaniCS Эскиз. Значения размеров и параметров режимов (глубина резания, шаг и т.п.) можно менять непосредственно на чертеже – все результаты будут автоматически возвращены в TechnologiCS. При сохранении чертежа в TechnologiCS создается связанный с операцией документ операционного эскиза, а измененные значения параметров переходов и операции автоматически перезаписываются.

Для типовых решений в MechaniCS Эскиз можно создать библиотеку шаблонов эскизов, используемых в повседневной практике.

Технические требования

Операционная система

• Windows Vista Home Basic
• Windows Vista Home Premium
• Windows Vista Business
• Windows Vista Enterprise
• Windows Vista Ultimate
• Windows XP Professional (SP2)

Аппаратные средства

• Процессор – Pentium III 800 МГц;
• оперативная память RAM – 512 Мб;
• свободное дисковое пространство – 250 Мб (сверх требуемого для установки AutoCAD);
• привод DVD-ROM.

Обязательное программное обеспечение

• AutoCAD 2007/2008/2009

Дополнительное программное обеспечение

• TechnologiCS 5.х и старше (для возможности передачи спецификаций и операционных эскизов в технологические карты)
