MechaniCS 7

MechaniCS — приложение к AutoCAD или Autodesk Inventor, предназначенное для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, инженерного анализа, расчета размерных цепей, создания пользовательских библиотек.

С MechaniCS 7 вы будете обладать всем необходимым для проектирования машиностроительных объектов: более 1500 стандартов (включая ГОСТ, ОСТ, DIN и ISO) и унифицированных компонентов, возможность создавать собственные интеллектуальные объекты, выполнять инженерные расчеты с отображением результатов на модели, оформлять проекции чертежей по ЕСКД и многое другое.
Все детали общей конструкторско-технологической базы обладают интеллектом и являются объектно-зависимыми. При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их значениями в базе. Такая технология – мощный инструмент многовариантного проектирования, залог повышения качества выпускаемых проектов. Важно, что этот подход одинаково доступен пользователям AutoCAD и Autodesk Inventor.
MechaniCS дает конструктору возможность применять не только геометрические параметры стандартных элементов, но и их механические свойства. На объекты в сборочных чертежах (при использовании AutoCAD) можно накладывать геометрические и параметрические зависимости, использовать предустановленные зависимости при их размещении на чертеже.
Продукт прост и понятен в освоении. Приступить к его использованию вы можете буквально сразу после его установки.

 Проектирование сборочных и рабочих чертежей деталей

Дополнительные средства проектирования в среде AutoCAD и Autodesk Inventor

• Редактор модели Autodesk Inventor с возможностями редактирования параметров и полей допусков размеров в контексте сборки.
• Линии вспомогательных построений в среде AutoCAD.
• Массивы с заполнением контура в среде AutoCAD.
• Использование полей AutoCAD в средствах оформления чертежа и стандартных деталях для автозаполнения свойств.

Проектирование элементов передач

• Валы.
• Шаблоны – это группа деталей с наложенными на них параметрическими и сборочными зависимостями.Геометрия деталей в шаблоне зависит от значений их параметров в базе, размеров связанных деталей, а также от результатов расчетов (например, для зубчатых колес).
• В единой базе данных можно хранить 2D-развертки схем редукторов, выполненных в AutoCAD, и открывать их в Autodesk Inventor уже как трехмерные объекты.

 Библиотека из более чем 2000 стандартных и унифицированных элементов

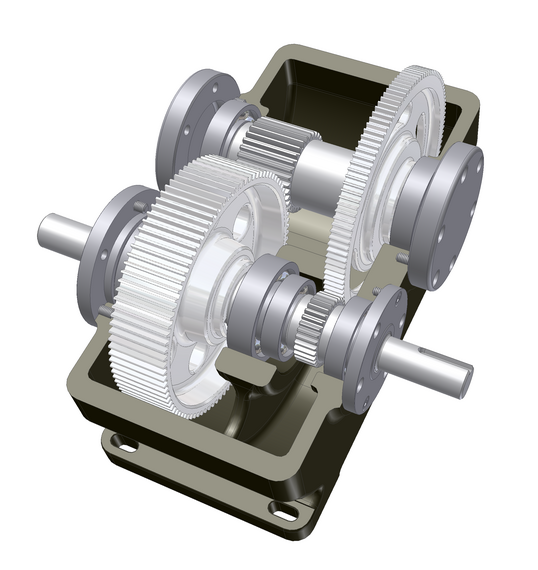

Проектирование зубчатых зацеплений

Проектирование зубчатых зацеплений

• Уникальная технология проектирования цилиндрических и конических зубчатых зацеплений и их оптимизация по результатам расчета непосредственно на чертеже. Предоставление полного отчета с формулами и ссылками на страницы ГОСТ.

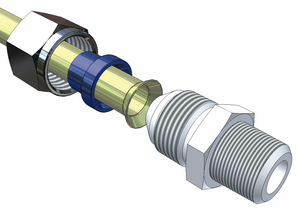

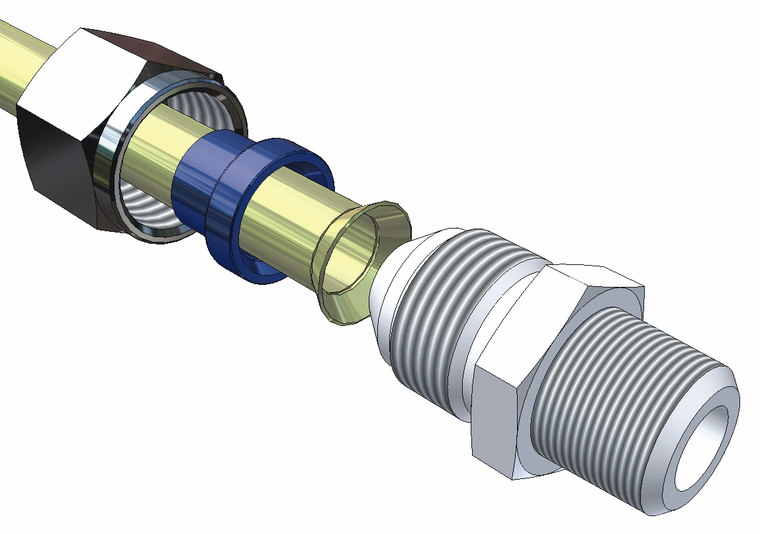

 Трубопроводы и гидропневмоэлементы арматуры

Трубопроводы и гидропневмоэлементы арматуры

• Автоматическое соединение элементов арматуры трубопроводом.
• Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода.
• Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных.
• Поддержка трубопроводов по наружному и по внутреннему конусу.
• Автоматическая врезка элементов арматуры в трубопроводы.

Оформление проекций чертежей по ЕСКД

• Автоматизированный конструкторский нормоконтроль. Автоматическая сортировка буквенных обозначений, автоматический подсчет количества сварных швов, ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований, автопростановка форматов первого и последующих листов. Автоматическое обновление таблиц, связанных с объектами чертежа.
• Универсальные таблицы. Быстрое создание и редактирование таблиц в стиле Microsoft Excel. Вставка графических объектов в ячейки таблицы. Связывание значений ячеек с атрибутами объектов чертежа. Возможность использования формул при расчете значений ячейки таблицы и автоматического обновления ячеек таблицы. Импорт/экспорт в Microsoft Excel. Поддержка спецсимволов, дробей и индексов при вводе текста.
• Редактор технических требований и технических характеристик.
• Простановка размеров и предельных отклонений (только в среде AutoCAD).
• Рамки (форматы).
• Допуски формы и расположения поверхностей.
• Маркирование и клеймение.
• Знаки шероховатости.
• Неразъемные соединения.
• Виды, разрезы, сечения.
• Обозначение групп отверстий. Отрисовка осевых линий, обрывов и разрывов. Специальные массивы (только в среде AutoCAD).
• Универсальная выноска и универсальный маркер.
• Гребенчатая выноска, нанесение уклонов (только в среде AutoCAD).
• Позиции и спецификации.
• Проверка орфографии текстовых полей при наличии установленного MS Word 97 и выше.

Импорт информации о печатных платах из OrCAD и PCAD в формате IDF

• Импорт геометрии печатной платы в AutoCAD и Autodesk Inventor.
• Настройка параметров импортируемых деталей.

Расчеты

• Анализ и редактирование размерных цепей и генерация таблицы допусков.
• Менеджер расчетов.
• Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений.
• Расчет и генерация пружин сжатия и растяжения.
• Получение документации по расчету со всеми формулами и ссылками на ГОСТ.
• Конструирование и расчет сечений (балок).

Встроенный параметризатор MechWizard

Простой и удобный инструмент создания типовых деталей, позволяющий формализовать правила поведения объекта в контексте сборки или заимствовать свойства существующих объектов из базы.

• Инструмент для независимых разработчиков библиотек интеллектуальных объектов.
• Наложение сборочных и параметрических зависимостей на объекты в среде AutoCAD.
• «Обучение поведению» стандартной детали.
• Создание пользовательских деталей с предустановленными параметрическими и сборочными зависимостями.

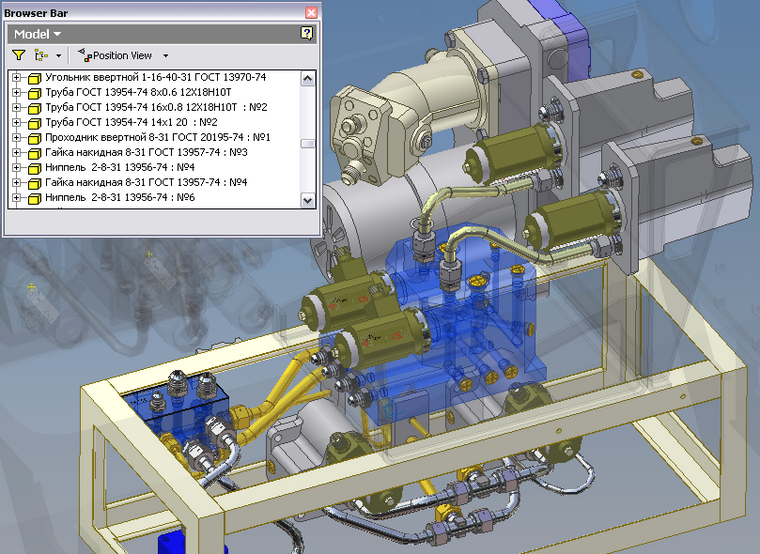

Спецификация

Спецификация

• Автоматическое получение спецификации.
• Создание пользовательских спецификаций.
• Подсистема управления файлами проекта изделия.

 Интерфейс к подсистеме управления информацией об изделии АСТПП TechnologiCS

• Использование справочника материалов предприятия при заполнении основной надписи и разработке спецификаций.
• Создание документов электронного архива, их регистрация и заполнение карточки документа непосредственно из графической среды с возможностью одновременной привязки к изделию.
• Возможность синхронизации основной надписи чертежа и атрибутов документа в электронном архиве.
• Разработка спецификации на основе чертежа или модели с прямым доступом к спецификациям и номенклатуре предприятия.
• Поддержка версионности спецификаций и документов, возможность работы сразу с несколькими версиями чертежа, модели или спецификации.
• Древовидное представление оперативной информации, подгруженной из центральной базы данных, с визуализацией текущих статусов документов, спецификаций и номенклатуры в TechnologiCS.

 Оформление операционных эскизов

• Считывание данных техпроцесса из системы TechnologiCS, связывание их с графической информацией и возвращение измененных значений размеров в тексты переходов.
• Возможность работы с деревом техпроцесса. Автоматическое создание документов и привязка операционных эскизов к операциям системы TechnologiCS.
• Простановка технологических размеров со значением, ассоциативным значениям параметров элементов техпроцесса (переход, инструмент, оснастка) системы TechnologiCS.
• Обозначение опор, зажимов и установочных устройств.
• Отрисовка условных обозначений инструментальных наладок.
• Обозначение обрабатываемых поверхностей и контролируемых размеров. Автонумерация обозначений.

Технические требования

Операционная система

• Windows Vista Home Basic
• Windows Vista Home Premium
• Windows Vista Business
• Windows Vista Enterprise
• Windows Vista Ultimate
• Windows XP Professional (SP2)
• Windows XP Professional x64 Edition (SP2)

Рекомендуемые системные требования

AutoCAD

• Процессор – Pentium IV 1600 МГц или выше;
• Оперативная память RAM – 512 Мб;
• Свободное дисковое пространство – 1 Гб (сверх требуемого для установки AutoCAD);
• Привод DVD-ROM.

Autodesk Inventor

• Процессор – Pentium IV 1600 МГц или выше;
• Оперативная память RAM – 2 Гб (при разработке средних сборок от 100 до 1000 компонентов) и 3 Гб или выше (при разработке крупных сборок);
• Сободное дисковое пространство – 1 Гб (сверх требуемого для установки Autodesk Inventor);
• Монитор с разрешением 1280x1024 и выше;
• Видеокарта 128 Мб или более с поддержкой OpenGL (желательно, из списка сертифицированных видеокарт http://www.inventor-certified.com/graphics); привод DVD-ROM.

 Обязательное программное обеспечение

• AutoCAD 2007/2008/2009 или Autodesk Inventor 2008/2009 (русская или английская версии).

Дополнительное программное обеспечение

•  TechnologiCS 5.х и старше (для возможности передачи спецификаций и операционных эскизов в технологические карты).
