APM Civil Engineering 9.7



APM Civil Engineering — CAD/CAE-система проектирования и анализа металлических, железобетонных и деревянных строительных конструкций. Располагает обширным набором инструментов для создания моделей конструкций, их последующего анализа и оформления конструкторской документации. Система учитывает требования ГОСТ и СНиП, относящиеся как к оформлению конструкторской документации, так и к расчетным алгоритмам.

Что нового в «APM Civil Engineering 9.7»?

Комплекс APM Civil Engineering позволяет решать следующие задачи:

  • проектирование металлических конструкций любых типов при различных видах нагружения и закрепления с возможностью автоматического подбора поперечных сечений (проверка несущей способности по СНиП) и генерацией стандартных узлов соединений металлоконструкций;
  • проектирование железобетонных конструкций с автоматическим подбором параметров арматуры, необходимой для армирования ригелей, колонн, перекрытий и фундаментов (процесс проектирования железобетонных конструкций предусматривает решение задач прочности по предельным состояниям первой и второй групп в соответствии с СП);
  • проектирование деревянных конструкций, включая подбор металлических зубчатых пластин для соединения в узлах и получение схемы распиловки на все элементы конструкции;
  • расчет элементов соединений конструкций с оценкой статической и усталостной прочности;
  • оформление конструкторской документации.

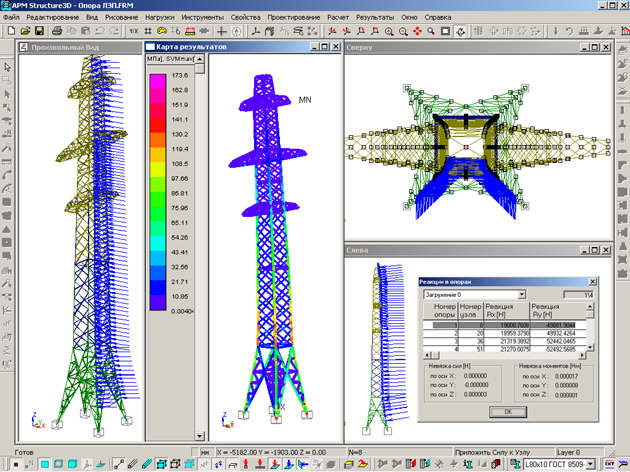

Проектирование металлоконструкций

Система APM Civil Engineering позволяет проектировать металлические конструкции различного назначения любых форм и размеров при произвольном нагружении и закреплении. Для этого типа конструкций, помимо возможностей, реализованных в расчетном ядре, характерно то, что:

  • при выполнении расчетов помимо метода конечных элементов использованы рекомендации СНиП «Металлические строительные конструкции»;
  • предусмотрен вариант чтения из базы типовых конструктивных решений;
  • имеется возможность выполнить подбор оптимальных поперечных сечений по критериям прочности, жесткости, устойчивости и т.п.;
  • предусмотрена генерация чертежей узлов металлоконструкций;
  • при проектировании можно комплексно подобрать не только геометрические размеры элементов, но и параметры соединений, такие как катеты сварных швов, диаметры болтов и заклепок и т.п.

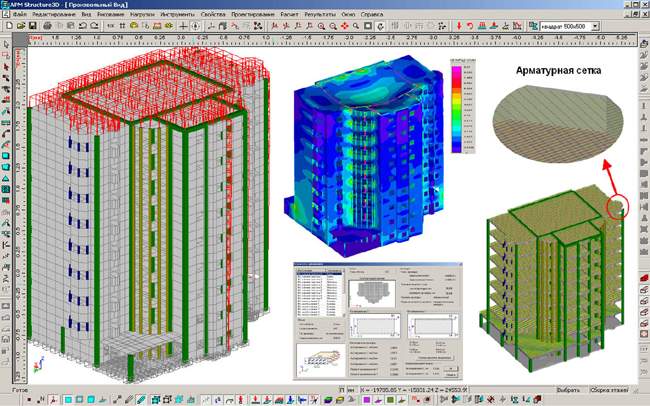

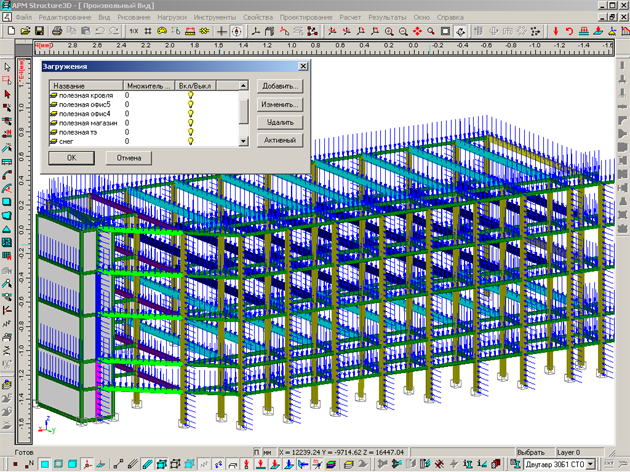

Проектирование железобетонных конструкций

С помощью системы APM Civil Engineering выполняется весь комплекс необходимых проектных расчетов железобетонных конструкций, состоящих из балочных элементов, колонн, плит, перекрытий, а также фундаментов. Процесс проектирования железобетонных элементов предусматривает решение задач прочности по предельным состояниям первой и второй групп в соответствии с СП 52-101-2003.

Основные возможности системы:

  • построение расчетной модели с заданием всех необходимых атрибутов (сечения колонн и ригелей, материал, нагружения, опоры и т.д.);
  • проведение проверки локальной и объемной прочности бетона;
  • подбор продольной и поперечной арматуры;
  • определение линейных и угловых перемещений;
  • вычисление геометрических размеров трещин;
  • вывод результатов расчета в текстовый файл.

Вычисления производятся для наиболее неблагоприятного сочетания расчетных нагрузок (по результатам расчета РСУ) при центральном и внецентренном нагружениях. Модель может быть нагружена силами растяжения, сжатия, поперечными нагрузками, моментами изгиба и кручения, а также любой произвольной комбинацией перечисленных силовых факторов.
В системе имеются инструменты для ввода постоянных, временных, длительно действующих и кратковременных, а также особых нагрузок.
Все вычисления выполняются в соответствии с действующими нормативными документами.

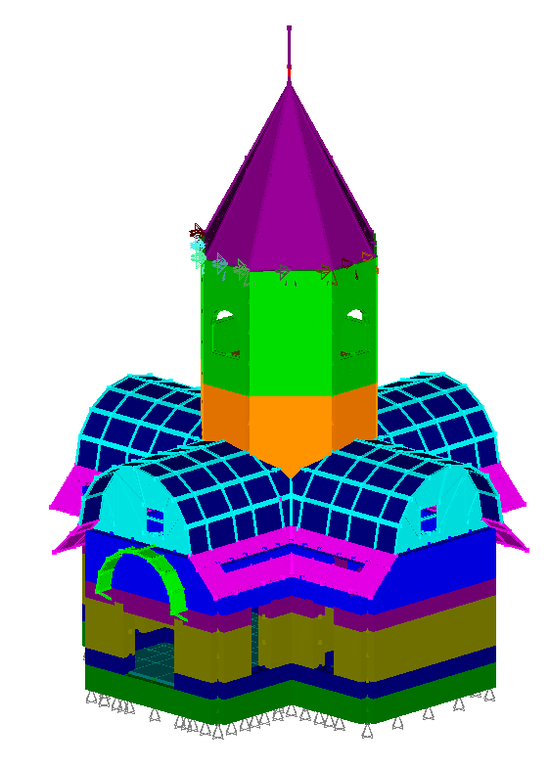

Проектирование армокаменных конструкций

С помощью системы APM Civil Engineering можно выполнить расчет каменных и армокаменных конструкций. К таким конструкциям относятся строительные объекты, элементами которых являются кирпичная кладка, кладка из различных блоков и т.д.
Каменные материалы (керамический и силикатный кирпич, бетонные блоки, блоки из кирпича и керамических камней и т.д.) как правило применяются в малоэтажном строительстве в качестве стен либо иных фрагментов зданий из бетона, металла и дерева.
Расчеты армокаменных конструкций в APM Civil Engineering выполняются согласно СНиП II-22-81 и сводятся к проверочным. Если полученные расчетным путем прочностные характеристики оказываются неудовлетворительными, проектировщику следует провести конструктивное армирование и выполнить расчет заново. При необходимости эту операцию нужно повторять до получения приемлемого результата.

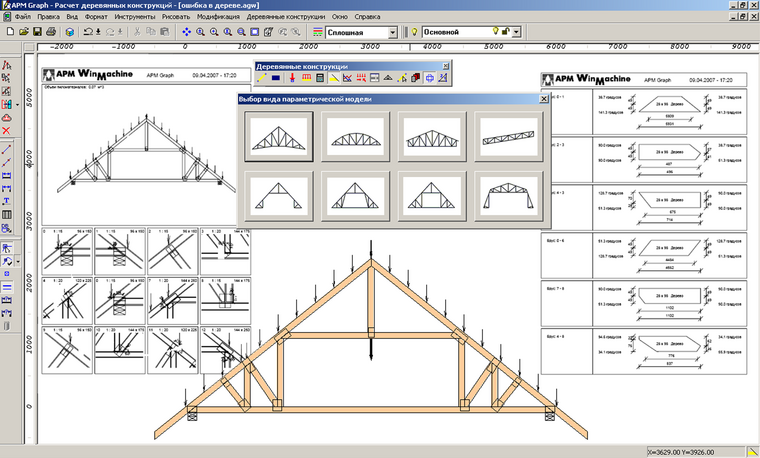

Проектирование деревянных конструкций

В состав комплекса APM Civil Engineering входит раздел, который позволяет выполнить комплексный расчет и анализ деревянных конструкций, а также подобрать размеры металлических зубчатых пластин (МЗП) или параметры нагелей, предназначенных для соединения элементов конструкции.

Возможности:

  • задание общей расчетной схемы модели конструкции;
  • автоматический подбор параметров, необходимых для соединения МЗП или нагелей;
  • определение напряженно-деформированного состояния модели конструкции;
  • формирование отчета по результатам расчета в удобной форме, включая схемы распиловки элементов (брусьев) конструкции.

Трехмерные деревянные конструкции представляются как ферменные либо рамные. Наиболее часто используемые конфигурации имеются в специально сформированной параметрической библиотеке.

По введенным нагрузкам выполняется прочностной расчет как модели конструкции в целом, так и ее соединительных элементов.Разработана процедура формирования соединительного узла, предусматривающая его полуавтоматическое проектирование и автоматическую генерацию подетальных чертежей элементов конструкции средствами модуля APM Graph. Чертежи могут быть также переданы в другой графический редактор с помощью стандартных обменных форматов.Технологически все это необходимо для корректного распила каждого из сотен или тысяч элементов, входящих в состав строительного объекта.

Все расчеты выполняются согласно СТО 36554501-002-2006 (Стандарт ЦНИИСК).

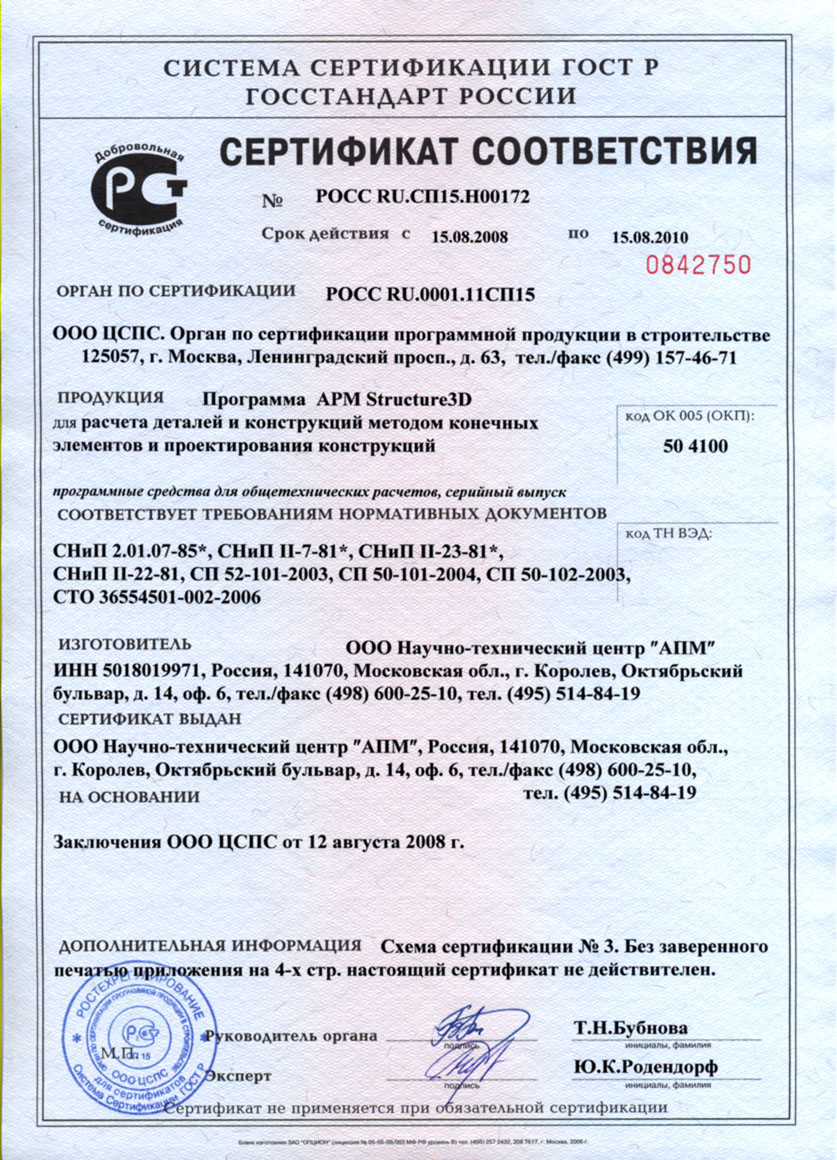

Сертификат соответствия

Сертификат соответствия

Расчетное ядро системы APM Civil Engineering – модуль APM Structure3D — имеет сертификат соответствия № РОСС RU.СП 15.Н00086 (система сертификации ГОСТ Р Госстандарта России) на соответствие требованиям следующих нормативных документов:

  • СНиП 2.01.07-85 — «Нагрузки и воздействия»;
  • СНиП II-7-81 — «Строительство в сейсмических районах»;
  • СНиП II-23-81 — «Стальные конструкции»;
  • СНиП 52-01-2003 — «Бетонные и железобетонные конструкции. Основные положения»;
  • СП 52-101-2003 — «Бетонные и железобетонные конструкции без предварительного напряжения арматуры»;
  • СТО 36554501-002-2006 — «Деревянные клееные и цельнодеревянные конструкции. Методы проектирования и расчета».
  • СНиП II-22-81 — «Каменные и армокаменные конструкции»
  • СП 50-102-2003 — «Проектирование и устройство свайных фундаментов»

Что нового в «APM Civil Engineering 9.7»?


Модуль расчета напряженно-деформированного состояния, устойчивости, собственных и вынужденных колебаний деталей и конструкций методом конечных элементов APM Structure3D

  • Подключены опции импорта/экспорта моделей, созданных в программных комплексах Лира и SCAD.
  • Добавлена возможность моделирования ветровой и снеговой нагрузок, действующих на мкрообъект типа «плита».
  • Расширены возможности моделирования действующих на пластины и плитыраспределенных нагрузок, которые теперь можно приложить не только нормально к поверхнгсти, но и под произвольным углом.
  • Для макрообъекта типа «плита» введена процедура установки опор по поверхности.
  • Макрообъект «плита» может участвовать в конструктивном элементе «кирпичная кладка».
  • Макрообъект «плита» может создаваться в параметрическом режиме.
  • В режиме параметризации плиты имеется возможность использования единых переменных для группы объектов.
  • Появилась возможность создания нескольких плит в режиме одной операции.
  • Введена функция учета параметров арматуры при расчете статики и устойчивости, определении собственных частот и проведении ряда других расчетов. Учет влияния арматуры осуществляется путем приведения армированного бетона к неармированному с эквивалентными характеристиками.
  • Полностью переработана процедура автоматического получения чертежей узловых элементов металлоконструкций. Генерация чертежей получается за счет использования параметрических возможностей редактора APM Graph.
  • Существенно расширена функциональность диалога со списком сечений.
  • Появился дополнительный инструмент для вычисления длины/усилия в канате, основанный на использовании результатов статического расчёта.
  • Появилась возможность геометрического представления картины напластования грунтов и ее аппроксимации по инженерно-геологическим исследованиям.
  • Добавлена опция сохранения настроек параметров расчёта.
  • Появилась внешняя утилита пакетного запуска расчётов APMStruBatch. Благодаря этому нововведению весь комплекс расчетов можно вести последовательно для различных моделей.
  • Для расчётов, которые требуют значительного объема дисковой памяти, предусмотрена проверка свободного дискового пространства во временной папке. В том случае, если места на диске недостаточно, имеется возможность прервать расчёт.
  • При выполнении расчетов стержневых моделей можно использовать несколько процессоров.
  • При возникновении ошибки в процессе выполнения расчета на экран монитора выводится дополнительная информация о типе расчета и параметрах, при которых выполнялись текущие вычисления.
  • Появилась возможность визуализации числовых значений таких действующих на пластину силовых факторов, как давление, снеговая и ветровая нагрузки. Результаты представляются на модели в виде карты.
  • Добавлена процедура визуализации значений нагрузок в узле и давления на пластину.
  • Реализована возможность просмотра названий конструктивных элементов модели.

Модуль проектирования деревянных конструкций с расчетом соединений на металлических зубчатых пластинах APM WOOD

  • Добавлена возможность автоматического подбора металлических зубчатых пластин для симметричных деревянных конструкций.
  • Введена функция установки произвольного количества опор плоской деревянной фермы.
  • Изменен порядок нумерации элементов фермы. Теперь каждому элементу присваивается персональный номер.
  • В рамках расчета объема древесины, необходимого для строительства деревянного объекта, определяется как объем полезной древесины, так и количество отходов, полученных в результате распиловки с использованием базы заготовок.
  • Изменена структура базы данных, в которой теперь есть информация не только о марках древесины, но и о ее сортах.

Пре- и постпроцессор для конечно-элементного анализа деталей и конструкций APM Studio

  • Введен так называемый Checker, т. е. механизм автоматического редактирования некорректных геометрических моделей, импортированных из сторонних редакторов в формате STEP.
  • Улучшена процедура генерации конечно-элементной сетки.
