GstarCAD

О программе

GstarCAD - это надежная и стабильная САПР-платформа программа для многих отраслей. Она полноценно работает с чертежами формата DWG/DXF, ставшими общепринятым стандартом. Помимо необходимых инструментов для 2D и 3D проектирования и понятного интерфейса, GstarCAD показывает высокую скорость при работе с большими чертежами и расширяет базовый функционал благодаря поддержке отечественных приложений для проектирования. По соотношению цена/качество является лучшим выбором при переходе на альтернативные решения.

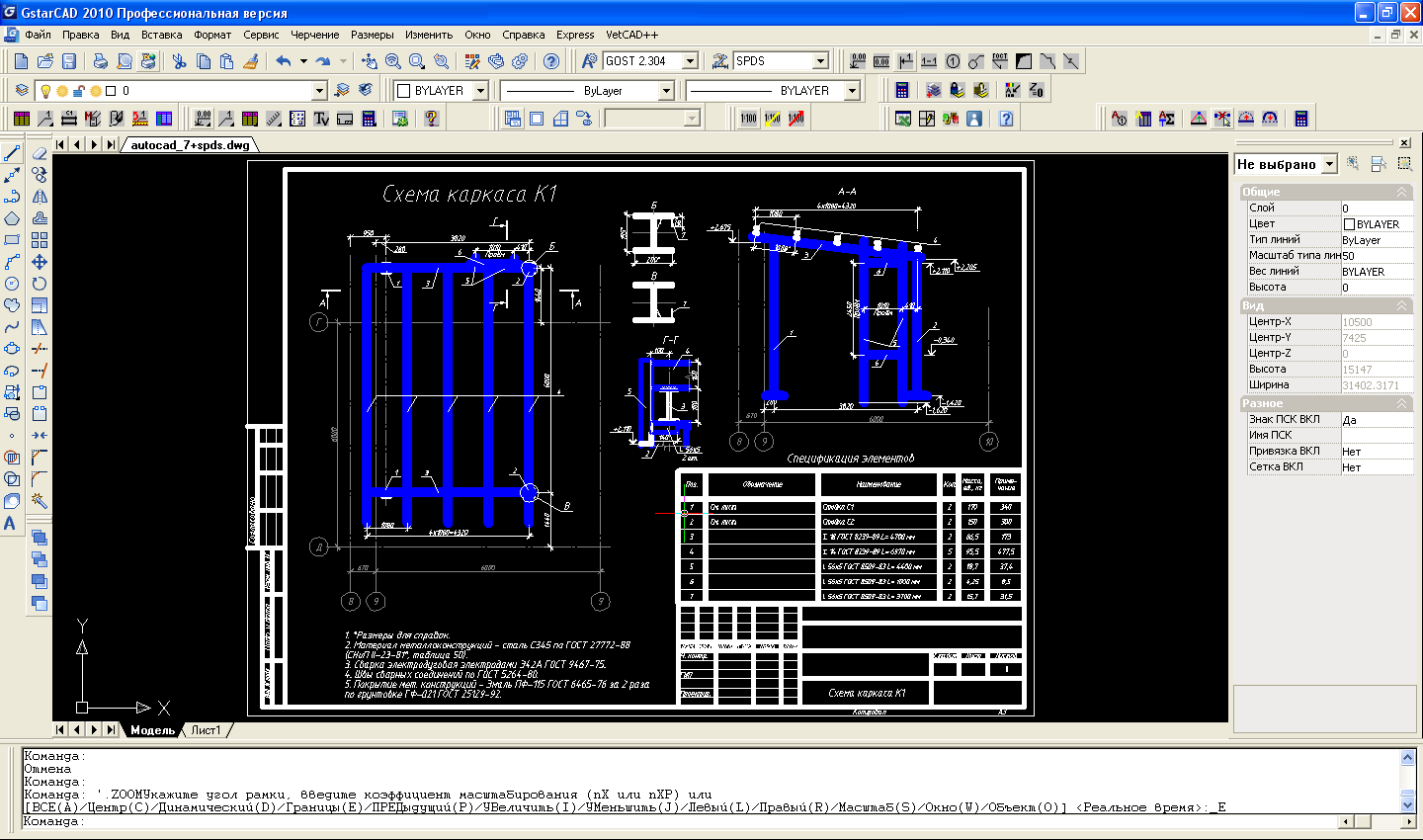

Привычный интерфейс

Удобство и скорость работы обеспечивается привычным интерфейсом и возможностью импортировать в GstarCAD меню форматов cui, mnu, mns. Кнопки меню имеют традиционный вид и расположение. Ввод команд и их опций происходит динамически. Все это позволяет быстро приступить к работе, потратив минимум времени на переобучение персонала. Таким образом, в САПР GstarCAD сможет работать любой проектировщик, имеющий опыт работы в популярный САПР.



Поддержка формата DWG

В качестве основного формата данных GstarCAD использует формат файла технической документации DWG. Исторически сложилось так, что стандартами САПР стали программа AutoCAD® и DWG и DXF форматы. Однако GstarCAD дает возможность создавать чертежи dwg формата, не покупая дорогую лицензию AutoCAD®. В программу встроены средства автоматического сохранения чертежей, сохранения версий файлов и восстановление чертежей, что позволяет максимально защитить информацию в случае непредвиденных ситуаций.

Благодаря применению в GstarCAD современных технологий производства систем проектирования, основанных на новейших разработках Open Design Alliance и ITC (консорциум Intellicad ), САПР GstarCAD обеспечивает практически полную совместимость со всеми существующими САПР-системами и cad программами, использующими формат векторной графики DWG. Файлы, подготовленные в этих форматах, не только открываются и редактируются в GstarCAD, но и созданные в GstarCAD файлы вы можете отправлять вашим партнерам, не беспокоясь о потере информации.

GstarCAD – полнофункциональная САПР

В GstarCAD имеет широкий спектр востребованных инструментов для проектирования. С их помощью вы можете:

• создавать и изменять различные двух и трехмерные векторные примитивы, однострочный и многострочный тексты, объекты оформления чертежа, настройки отображения и печати графической технической документации;
• создавать и использовать блоки и внешние ссылки, для организации совместной работы с чертежом;
• посредством двусторонней связи с MS Excel® создавать внешние таблицы, оформлять спецификации, производить подсчет блоков и величин, автоматически обновлять данные, при изменении объектов на чертеже;
• производить настройки рабочей среды для оформления рабочей документации по различным стандартам;
• размещать на листах 2D и 3D виды посредством видовых экранов;
• делать вид трехмерных объектов более реалистичным благодаря использованию материалов и новому модулю тонирования;
• осуществлять взаимодействие с партнерами, работающими в других распространенных САПР, посредством использования единого формата файла DWG;
• выполнять печать готовых чертежей на виртуальных устройствах печати в форматы PDF, DWF, JPEG, TIFF, EMF и другие, и на физических устройствах печати, установленных в операционной системе.

Подробный перечень возможностей GstarCAD приведен в разделе Основные возможности программы.

API и дополнительные приложения

GstarCAD поддерживает все интерфейсы программирования от AutoCAD®: LISP, Visual LISP(включая встроенный редактор с подсветкой синтаксиса), SDS(ADS), VBA, GRX(ARX).

• Интерфейс программирования GRX в качестве языка использует синтаксис ObjectARX®, основанный на C++, объектно-ориентированный язык и интерфейс для создания приложений.
• Microsoft VBA(Visual Basic for Application) – привычная многим среда разработки приложений от Microsoft, обладающая богатыми возможностями. В GstarCAD интегрирована среда разработки VBA, которая позволяет использовать ActiveX Automation для создания приложений.
• В GstarCAD успешно реализовано 356 функций LISP и Visual LISP. Встроенный редактор LISP (Gstar Visual LISP IDE), позволяющий легко создавать и изменять программный код, а также тестировать и отлаживать приложение. Кроме того, редактор LISP облегчает адаптацию приложений, написанных на языке AutoLISP.

Для GstarCAD разработан ряд коммерческих и бесплатных приложений, повышающих эффективность работы проектировщика. С ними можно ознакомиться в разделе Приложения

Право использования

GstarCAD - полноценная, самостоятельная САПР система, обладающая всем необходимым функционалом для работы с графикой. Использование GstarCAD является правомерным, так как GstarCAD - лицензионный продукт. Приобретая GstarCAD, вы получаете лицензионные права на использование данной программы, что полностью соответствует законодательству РФ в области защиты прав интеллектуальной собственности. При приобретении высылается именной сертификат, договор и бухгалтерские отчетные документы, подтверждающие упомянутое право.

Версии GstarCAD

GstarCAD Стандартная версия – облегченная версия, включающая в себя необходимые инструменты базового 2d проектирования и просмотра 3d объектов. Отсутствие экспорта в 3d форматы. Поддержка языков разработки Lisp, Visual Lisp, GRX, и приложений, разработанных с помощью этих языков.

GstarCAD Профессиональная версия – полная версия с возможностью создания и редактирования 2d и 3d объектов, модулем реалистичного тонирования и экспортом в 3d форматы. Поддержка языков разработки Lisp, Visual Lisp, GRX, VBA и приложений, разработанных с помощью этих языков.

GstarCAD Образовательная версия – полная версия основанная на Профессиональной версии GstarCAD. Единственное ограничение – создание водяного знака при печати чертежей. Приобретать данную версию могут как государственные, так и коммерческие учебные заведения. Образовательная версия поставляется для класса – сетевая на 25 мест по специальной цене.

GstarCAD Бесплатная версия – ограниченная по функционалу версия, основанная на Стандартной версии GstarCAD, вышедшей в прошлом году. Использование данной версии разрешается в некоммерческих целях организациям, учебным заведениям и частным лицам.

Виды поставок

GstarCAD локальная версия – программа, которую можно использовать только на одном компьютере. Активация происходит с помощью кодов, отправляемых пользователю после оплаты программы.

GstarCAD сетевая версия – программа, которая получает лицензию по локальной сети с сервера лицензий. Программа может устанавливаться на сколь угодно много рабочих станций, однако одновременно получать лицензии может лишь ограниченное число компьютеров. Количество лицензий определяется микропрограммой, которая встраивается в ключ защиты USB, и управляется посредством драйвера. Сетевая версия доступна от 5 лицензий. Ключ защиты приобретается отдельно.

GstarCAD сетевая неограниченная версия – сетевая версия на 999 лицензий, которая предназначена для крупных клиентов и очень выгодна по стоимости за одну лицензию.

Стоимость

GstarCAD уверенно держит лидерство в соотношении цена/качество среди аналогов благодаря своему быстродействию, надежности, простоте использования и расширяемости за счет дополнительных приложений. Государственным организациям, учебным заведениям и организациям - пользователям альтернативных САПР - предлагаются особые условия приобретения наших программ.

Основные возможности программы

Базовые функции Формат DWG версий AutoCAD от 2.5 до 2010 Шрифты TTF и SHX Поддержка DWGCODEPAGE Поддержка шаблонов DWT Восстановление чертежа Резервное копирование Аудит и восстановление чертежа Экспорт DWG в PDF Экспорт в DWF 2D и 3D Редактирование внешних ссылок на месте Менеджер профилей пользователя   Команды Стандартные команды AutoCAD Командная строка AutoCAD Моделирование 3D поверхностей AutoCAD   Интерфейс Прикрепляемая панель свойств Редактирование нескольких чертежей (MDI) Расширенный проводник по чертежам Мастер создания чертежа Панель свойств объекта Контекстное меню Палитра инструментов Экранное меню Поддержка 3D Connexion Mouse   Настройка Меню и панели инструментов CUI AutoCAD Визуальная настройка меню Настройка строки состояния Настройка экранного меню   3D Просмотр ACIS ACIS моделирование и редактирование Интерактивное сечение Импорт моделей 3ds Реалистичный рендеринг   Листы Несколько листов Блокировка видовых окон листа   Привязка и трассировка Объектная привязка Привязка и объектная привязка из точки Объектная трассировка Полярная трассировка Вероятное и мнимое пересечение

Текст Мультиязычный набор символов Шрифты TrueType Проверка орфографии Поиск и замена Дополнительный редактор многострочного текста Многострочный текст через внутренний и внешний редактор Текст по дуге   Растровые изображения Меню для работы с изображениями Обрезка изображений Поддержка растровых изображений Поддержка прозрачности   Другие возможности Масштабирование и панорамирование в реальном времени Непрямоугольные видовые окна Ассоциативные размеры Редактирование с помощью нескольких «ручек» Панель инструментов слоя Диспетчер состояний слоев Редактирование штриховки Инструмент быстрого выбора Редактирование свойств нескольких объектов Команды COPYBASE/PASTEBLOCK/LAYERP Толщины линий (отображение и печать) Маскирование объектов Создание табличных форм Градиентная заливка Цвета True Color Защита чертежа паролем Express Tools Сравнение чертежей   Печать Таблица цветозависимых стилей печати (файл CTB) Таблица именованных стилей печати (файл STB) Конфигурация принтера в формате PC3 Виртуальный плоттер Команда PLOT Оптимизация печати   Программирование ActiveX, включая редактирование на месте Запись сценария Язык LISP Кодирование LISP Solutions Development System (SDS/ADS) Интерфейс DCL Visual Basic for Applications (VBA) GRX (GstarCAD Runtime eXtension) - использование исходного кода ARX Поддержка DRX (DwgDirect) Поддержка файлов меню CUI Поддержка форматов меню MNU и MNS Меню выражений Diesel и RTEXT



Сравнение возможностей САПР с поддержкой файлов формата DWG

САПР GstarCAD - это недорогая альтернатива AutoCAD®. Все файлы, созданные в формате DWG, можно использовать как в системе GstarCAD, так и в AutoCAD® и других САПР (bricsCAD, ZWCAD, infrasoftCAD, progeCAD, btoCAD и nanoCAD) без потери данных.

На сегодняшний день на рынке программного обеспечения существует множество систем автоматизированного проектирования, отличающихся по возможностям и стоимости, поддерживающие формат DWG Чтобы ориентироваться в этом разнообразии, необходимо иметь четкое представление о том, какими функциями обладает пакет и для каких целей его планируется использовать. В таблице приведен сравнительный анализ наиболее известных систем автоматизированного проектирования.

Сравнения возможностей CAD программ разных производителей.

Возможности	GStarCAD 2011	AutoCAD® 2011	AutoCAD® 2011 LT	ZWCAD 2011	Bricscad 11	ProgeCAD 2010	BtoCAD 2009	nanoCAD2.5
Внутренний формат DWG и DXF	2.5~2010	R14~2010	R14~2010	2.5~2010	2.5~2010	2.5~2010	2.5~2007	2.5~2010
Команды синтаксиса AutoCAD®	+	+	+	+	+	+	+	+
Публикация чертежей (в DWF)	+	+	+	+	+	+	-	+
Объектная привязка	+	+	+	+	+	+	+	+
Автоматической восстановление чертежей	+	+	+	+	-	-	-	+
Калькулятор	+	+	+	+	-	-	-	-
Полярное отслеживание	+	+	+	+	+	+	+	+
Поддержка True Color	+	+	+	+	+	+	+	+
Обрезка штриховки	+	+	+	+	+	+	Частично	Частично
Цветозависимая (CTB) печать	+	+	+	+	+	+	+	+
Диспетчер слоев, блоков и типов линий	+	+	+	+	+	+	+	+
Неограниченное число команд Отменить/Повторить	+	+	+	+	+	+	+	+
Настройка меню, алиасов и панелей инструментов	+	+	+	+	+	+	+	+
Меню AutoCAD® (файлы .mnu, .mns и .scr)	+	+	+	+	+	+	Нет данных	-
Меню AutoCAD® (CUI)	+	+	+	-	+	Нет данных	+	-
Шрифты SHX и TTF	+	+	+	+	+	+	+	+
Внешние ссылки	+	+	+	+	+	+	Частично	Частично
Поддержка драйверов hdi	+	+	+	-	-	-	-	-
Видовые экраны	+	+	+	+	+	+	+	+
Быстрый выбор	+	+	+	+	+	+	+	+
Вставка растровых изображений	+	+	+	+	+	+	+	+
3D виды	+	+	-	+	+	+	+	+
ActiveX редактирование на месте	+	+	-	+	+	+	+	+
Мастер сценариев	+	+	-	+	+	+	+	+
Редактирование внешних ссылок	+	+	+	+	+	+	Частично	Частично
Xref, редактирование блоков на месте	+	+	+	+	+	+	Частично	Частично
Быстрые размеры	+	+	-	+	+	+	+	+
VBA	+	+	-	+	+	+	+	-
Операции с растровыми изображениями	+	+	-	+	+	+	+	+
Мультилиния, редактирование мультилинии	+	+	-	+	-	-	+	-
AutoLISP (ввключая DCL)	+	+	-	+	+	+	+	-
Object ARX	GRX/DRX	ARX	-	ZRX	DRX/BRX	-	-	-
Операции с 3D поверхностями	+	+	-	+	+	+	+	+
Операции с твердотельными 3D объектами	+	+	-	+	+	+	+	+
Экспорт блоков	+	+	-	+	-	-	Нет данных	+
Мультивыноски	-	+	+	+	-	-	-	-
Таблицы AutoCAD	-	+	+	+	-	-	-	+
Двустороння связь с Microsoft Excel	+	+	+	+	-	-	-	+
Печать в PDF	+	+	+	+	-	+	-	-
PDF в качестве подложки	-	+	+	+	+	+	-	-
Поля	+	+	+	+	-	-	-	-
Параметрическое проектирование	-	+	-	+	-	-	-	-
Express Tools	+	+	+	+	-	+	Частично	-
Ленточный интерфейс в стиле AutoCAD®	+	+	+	-	-	-	-	-
Сравнение чертежей DWG	+	+	+	+	+	-	-	-
Пакетная печать	+	+	-	+	-	-	-	-
Подсвечивание объектов при наведении курсора	+	+	+	+	+	-	-	-
Информация о свойствах объекта при наведении курсора	+	+	+	-	-	-	-	-
Динамический ввод	+	+	+	-	+	-	-	-
Ассоциативные размеры	+	+	+	-	+	-	-	-
Динамические блоки	-	+	+	-	Частично	-	-	-
