GeoniCS Инженерная геология

Комплексная система, позволяющая вводить и рассчитывать данные, полученные в ходе проведения инженерно-геологических изысканий.

GeoniCS Инженерная геология позволяет строить графические зависимости, производить обработку и интерпретацию результатов лабораторных испытаний и статического зондирования грунтов, выполнять построение инженерно-геологических разрезов и инженерно-геологических колонок, а также формировать отчетную документацию, соответствующую государственным стандартам стран СНГ.

Программа выполняет следующие виды расчетов:

• расчет физико-механических, прочностных и деформационных характеристик грунтов, статистическая обработка информации по выделенным инженерно-геологическим элементам (ИГЭ);
• расчет предельных сопротивлений и несущей способности свай.

Инструменты системы обеспечивают построение инженерно-геологического разреза по группе выработок. Нанесение графиков изменения характеристик грунтов (в том числе и результатов статического зондирования) осуществляется по указанию пользователя. В программе реализовано построение инженерно-геологических колонок с автоматической штриховкой грунта по ИГЭ. Предусмотрена возможность задания пользовательских значений параметров штриховки и цветовых характеристик.

Система GeoniCS Инженерня геология предназначена для комплексной обработки данных инженерно-геологических изысканий.

• Комплексная точка (выработка) – производится обработка результатов полевых инженерно-геологических исследований, выполненных в отдельной точке (выработке), с указанием плановой и высотной привязки, литологического разреза, влажности и консистенции грунтов, точек отбора проб грунтов для лабораторных исследований, уровней подземных вод, данных статического зондирования грунтов. В процессе обработки осуществляется построение графиков и расчет несущей способности свай.
• Лабораторные исследования – производится обработка комплекса лабораторных определений по отдельным пробам грунтов с построением соответствующих графиков, расчетом физико-механических, прочностных и деформационных характеристик грунтов. По утвержденным шаблонам формируются лабораторные бланки (пользователь может отказаться от стандартного шаблона, оформив и подключив в систему собственный бланк).
• Инженерно-геологический элемент – выполняется статистическая обработка результатов лабораторных исследований по выделенным инженерно-геологическим элементам (нормативные и расчетные значения характеристик грунтов определяются с необходимой доверительной вероятностью), определение физико-механических свойств грунта по результатам статического зондирования.

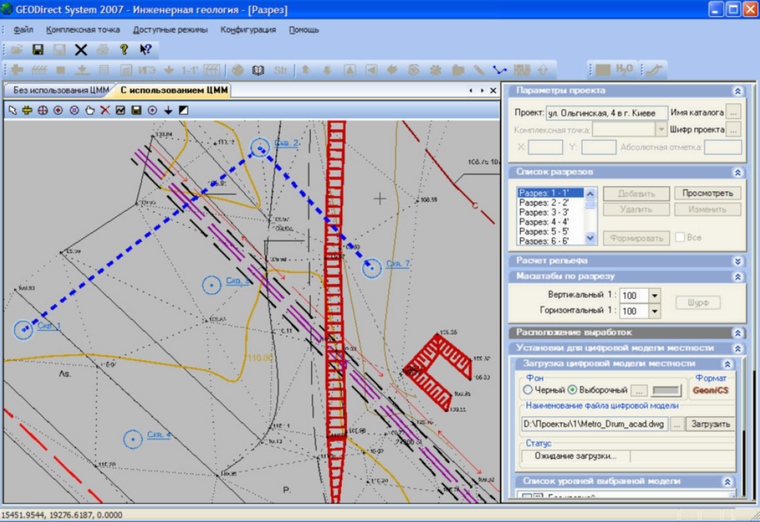

Построение профиля в GeoniCS Инженерная геология 2007

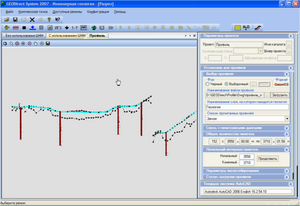

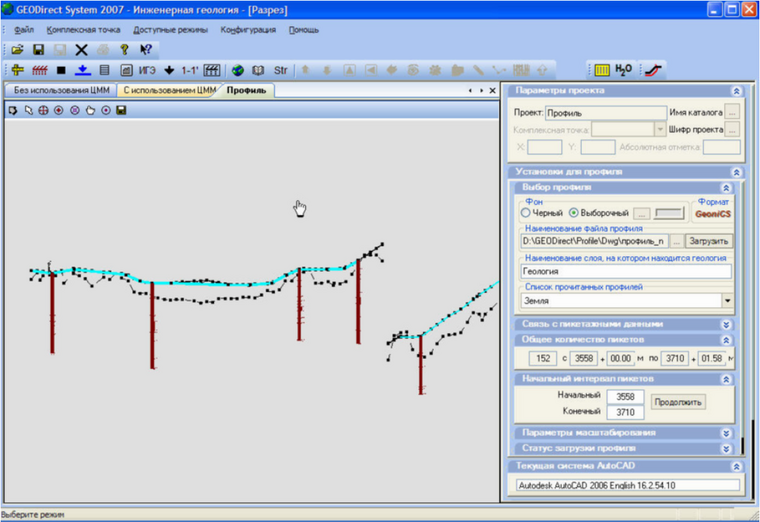

Нанесение геологии на профиль системы GeoniCS 2007

• Инженерно-геологический разрез – с применением системы AutoCAD производится построение инженерно-геологических разрезов по указанным выработкам с использованием выбранных цветов и штриховок.
• Инженерно-геологическая колонка – после указания конкретной выработки на плане и выбора режима Формировать колонка генерируется автоматически.
• Набухание и усадка – расчет данных для лабораторных испытаний по набуханию и усадке согласно ГОСТ 24143-80.
• Общая просадочность – расчет общей просадочности с построениями графических зависимостей и выдачей отчетной документации.
• Статическое зондирование – расчет несущей способности сваи, отдельный расчет по лобовой и боковой составляющей, построение графиков по зондам I и II типов с выдачей отчетной документации. Добавлен специфический пересчет данных по статическому зондированию для установки УралТИСИЗа.

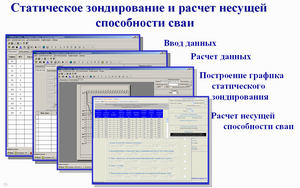

Статическое зондирование

Химический анализ воды – производится обработка химического анализа воды с использованием нормативных документов, формируется отчетная ведомость.

В новейшей версии программы добавлены следующие возможности:

• возможность перемещать записи со сдвигом в режиме стратиграфической колонки для проекта;
• режим нанесения данных по инженерно-геологическому разрезу на профиль системы GeoniCS;
• сервисный режим централизованного управления списком проектов системы.

Исправлены ошибки:

• при пересчете проб в режиме реестра проб, если были добавлены пробы для разных комплексных точек;
• в режиме стратиграфической колонки для проекта;
• при формировании разреза;
• при изменении кода пробы в режиме «Пробы грунта».

Формирование отчетной документации производится в соответствии с действующими нормативными документами и на основе утвержденных бланков.

Технические требования

Система работает на базе всех ОС Microsoft: Windows 95, 98, 2000, XP.

Для формирования отчетной документации необходим Microsoft Word (97, 2000, 2002 (XP), 2003). Построение разреза выполняется с использованием AutoCAD 2005/2006/2007, Autodesk Land Desktop 2005/2006.
