Project StudioCS Архитектура



Project StudioCS Архитектура – специальный пакет для разработки архитектурных моделей и рабочих чертежей (АР, АИ) в строгом соответствии с отечественными стандартами.Базируется на платформе AutoCAD, что позволяет вести проектирование в единой программной среде с едиными проектными данными.

  • Работа в среде AutoCAD 2004-2008, Autodesk Architectural Desktop 2004-2007 и AutoCAD Architecture 2008.
  • Российская система для российских проектировщиков (Сертификат соответствия Госстроя России № POCC RU.СП11.H00171 №0313924).
  • Модульная структура.
  • Построение сложнейшей 3D-модели с высокой степенью архитектурной детализации.

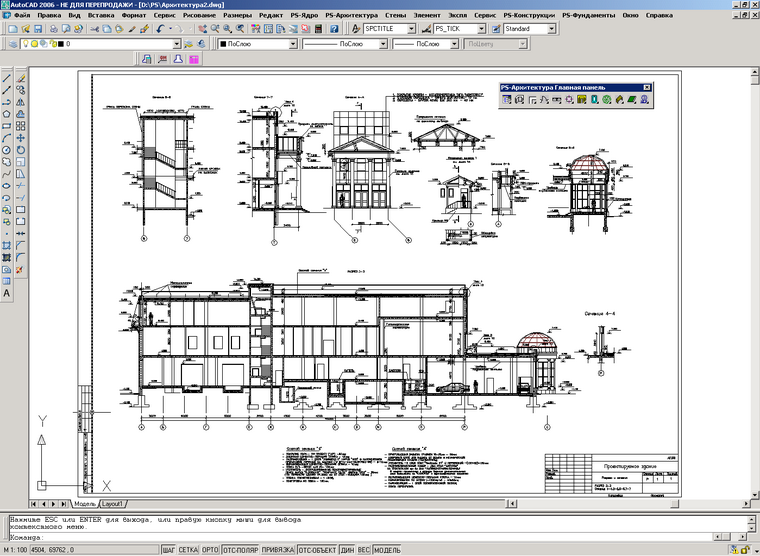

  • Полный комплект архитектурных рабочих чертежей (АС, АР, АИ) на любом этапе проектирования.
  • Подсчет основных показателей и объемов по объекту.
  • Фотореалистичная визуализация с использованием как стандартных средств AutoCAD, так и специального модуля для работы с материалами.
  • Встроенная анимация.

Project StudioCS Архитектура входит в комплексную линейку программ для архитектурно-строительного проектирования серии Project StudioCS и является логическим продолжением популярной архитектурно-строительной системы проектирования АРКО.

В комплекте с модулем Project StudioCS Архитектура поставляется модуль Project StudioCS Ядро. В состав модуля включены инструменты, предназначенные для создания элементов оформления чертежей в соответствии с требованиями СПДС, управления масштабом элементов чертежа и слоями. Кроме того, модуль включает в себя комплекс команд, предназначенных для отрисовки и редактирования массивов координационных осей. Инструменты модуля позволяют работать как с поэтажными планами, так и с трехмерной моделью проектируемого здания. С помощью специальных команд можно управлять списком этажей в чертеже, определять текущий этаж, изменять режимы отображения элементов различных этажей.

Инструменты оформления чертежа

Используются для решения следующих задач:

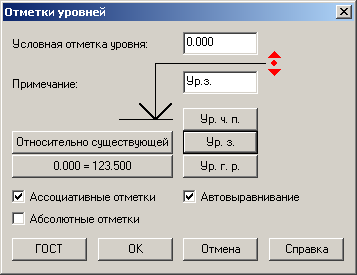

  • обозначение на чертеже ассоциативных высотных отметок и отметок на планах;

  • отрисовка выносок на чертежах с использованием записной книжки и специальных символов;
  • нанесение на чертеже разрезов, фрагментов и флажков изменений;

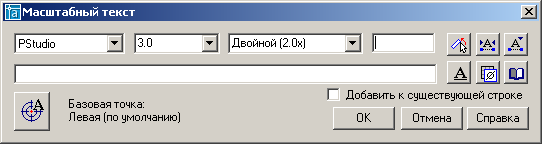

  • использование на чертеже масштабного текста с применением записной книжки и спецсимволов;

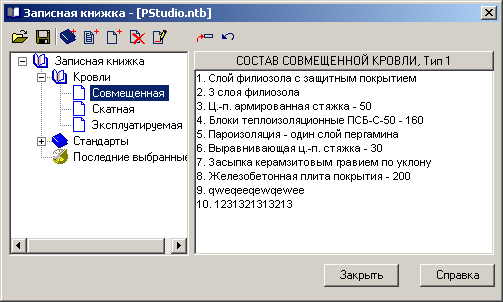

  • записная книжка с возможностью пополнения пользовательских страниц и таблиц.

2

Архитектурный модуль системы Project StudioCS:

  • работает в режимах двумерного и трехмерного моделирования, создает чертежи на всех стадиях проектирования, формирует законченную трехмерную модель здания с расстановкой мебели и оборудования;

  • позволяет работать с неограниченным числом этажей, использовать существующие этажи как прототип для создания новых;
  • содержит пополняемые библиотеки профилей различного назначения для создания таких элементов архитектурного облика здания, как карнизы, пилястры, колонны, полочки и пояски, наличники и обрамления, ступени, поручни, плинтусы и многое другое;
  • позволяет формировать плоские и скатные кровли сложных форм, используя базовые конфигурации одно-, двух-, трех-, четырехскатных и шатровых кровель;
  • содержит библиотеки 2D- и 3D-мебели (офисной, жилой, кухонной, спальной), сантехнического оборудования, растений, светильников и др.;

  • позволяет получить изображения фасадов, разрезов, перспектив, интерьеров с любых точек зрения;

  • маркирует помещения, содержит информацию об отделке, площадях, типах полов, наименованиях помещений, об отверстиях для инженерных коммуникаций, перемычках и других элементах чертежа.

Project StudioCS Архитектура может применяться совместно с линейкой программ серии GeoniCS для решения задач вертикальной и горизонтальной планировки, размещения зданий и сооружений на генплане, определения проектных отметок, построения красных горизонталей, получения картограмм земляных масс и т.д.
