AutomatiCS ADT

 В ее основу положена новейшая агрегативно-декомпозиционная технология, которая позволяет проектировать как малые, так и большие объекты:

• топливно-энергетического комплекса;
• нефтегазовой промышленности;
• органического синтеза;
• химической, пищевой и фармацевтической промышленности;
• целлюлозно-бумажной промышленности;
• полупроводниковой промышленности;
• металлургической промышленности;
• горноперерабатывающей промышленности;
• водоподготовки и водоочистки и других отраслей.

Разработка и развитие системы AutomatiCS ADT осуществляются российскими разработчиками на основе академических знаний предметной области и богатого опыта выполнения реальных проектных работ. Система прошла апробацию для проектирования как российских, так и зарубежных объектов.

Среди наиболее значимых объектов, проектирование которых выполнено средствами системы AutomatiCS ADT, — ТЭС «Юсифия», ТЭЦ г. Сочи, Калининградская ТЭЦ-2, Северо-Западная ТЭЦ (Санкт-Петербург), геотермальная электростанция «Мутновская», ГРЭС «Нассирия» (Ирак).

Система AutomatiCS ADT:

• стандартизирует и повышает качество проектной документации;
• сокращает сроки проектирования;
• снижает количество ошибок в выполняемых проектах;
• позволяет многократно использовать данные уже реализованных проектов;
• сокращает расходы на строительство и эксплуатацию объекта.

Применение AutomatiCS ADT позволяет проектным организациям и группам при минимальных трудозатратах:

• формировать задания и промежуточные документы для смежных подразделений и организаций;
• подготовить на основе проекта, выполненного в AutomatiCS ADT, информационную модель СКУ для ее использования на всех этапах жизненного цикла объекта – от проектирования до эксплуатации и реконструкции;
• передавать информационную модель проекта для подключения к системам АСУ, АСУТП и СУП (ERP).

Комплексный подход к проектированию определяется «сквозными» технологиями проектирования на основе AutoCAD, PLANT-4D, ElectriCS 3D, AutomatiCS ADT и других программных средств и технологий, представленных в каталоге программных средств CSoft Development.

В AutomatiCS ADT используются алгоритмы автоматизированного выбора технических структур и средств автоматизации с поэтапным уточнением их характеристик и формул заказа в полном соответствии с требованиями заводов-поставщиков средств автоматизации (синтез модели проекта). Результатом синтеза является полная принципиальная структура СКУ.

Мощные инструменты и средства AutomatiCS ADT для выполнения операций в монтажной части проекта позволяют сократить время, необходимое для реализации этой наиболее трудоемкой части проекта, и устранить возможные ошибки.

В состав AutomatiCS ADT включены подсистемы внутреннего и внешнего монтажа, 3D-компоновки щитов. Система может взаимодействовать с модулем построения схем SchematiCS.

Специальные средства документирования, использующие базы шаблонов, обеспечивают автоматическое формирование табличных и графических документов на основании информации из модели проекта, по группам элементов, связей и контактов.

AutomatiCS ADT интегрируется с базовой системой проектирования AutoCAD, что обеспечивает большую гибкость при выполнении графической части проекта СКУ, а также при работе с модулями технологических САПР PLANT-4D Схемы, PLANT-4D Трубопроводы и электротехническими САПР.

Программный пакет AutomatiCS ADT предназначен для автоматизации проектирования, реконструкции и эксплуатации систем контроля и управления (СКУ или КИПиА), учета энергии, АСКУЭ, телемеханики, других видов электросистем.

Инструменты и средства AutomatiCS ADT работают по технологии сквозного проектирования и поддерживают эту технологию.

Гибкость системы AutomatiCS ADT обеспечивается возможностью ее адаптации к любым государственным, отраслевым и корпоративным стандартам, в том числе к стандартам предприятий.

Адаптацию системы могут осуществлять как специалисты фирмы-поставщика, так и непосредственно пользователь: открытый интерфейс предоставляет возможность добавлять собственные формы отчетов, наполнять гибко изменяемую и настраиваемую номенклатурную и графическую базу данных. Генерация и формирование документов выполняются в популярных промышленных и офисных стандартах Microsoft Word и AutoCAD.

Некоторые результаты работы AutomatiCS ADT

AutomatiCS ADT формирует и выпускает следующие виды документов:

• схемы трубопроводов и измерений (P&I-диаграммы, функциональные схемы автоматизации, фрагменты видеограмм);
• перечни точек контроля;
• перечни электроприводов запорной и регулирующей арматуры;
• полные принципиальные схемы питания, контроля, АСР, дистанционного управления;
• перечни входных и выходных сигналов контроллеров;

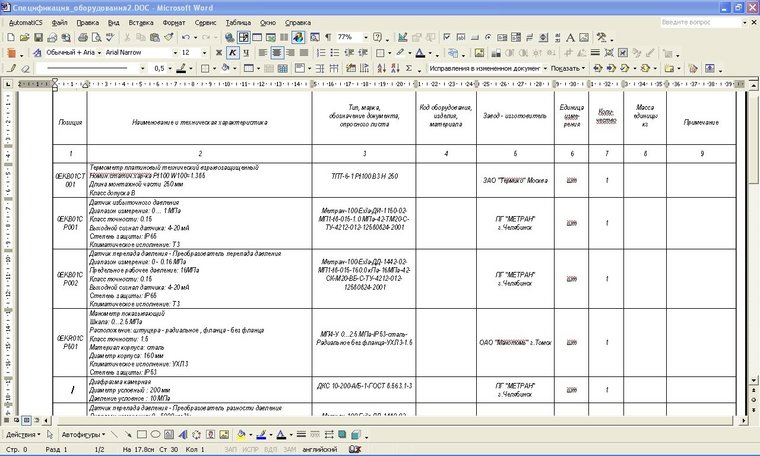

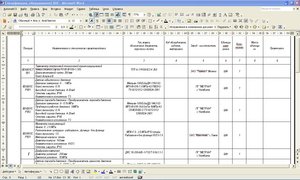

• рабочие и заказные спецификации на технические средства автоматизации, сводные ведомости оборудования, расходных и монтажных материалов;
• схемы заполнения сборок задвижек (задание заводу на сборки задвижек);

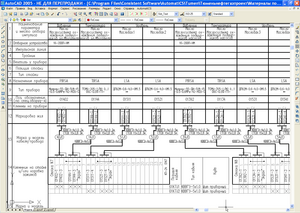

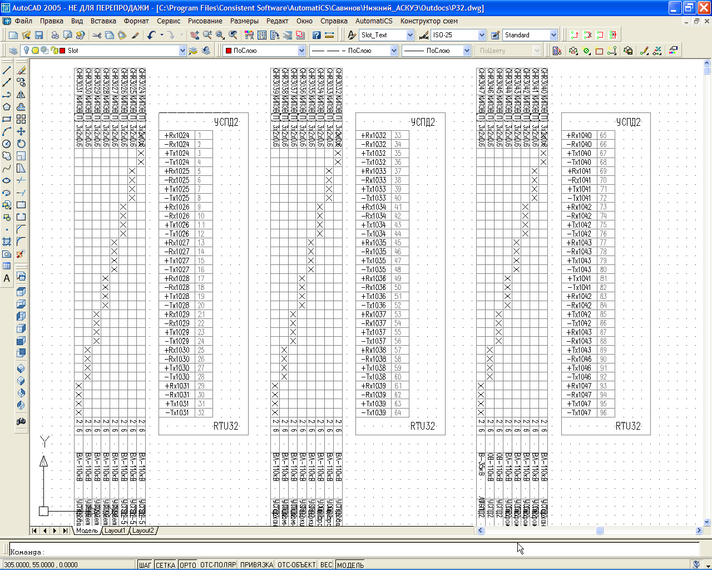

• схемы подключения кабелей к рядам зажимов щитов, пультов, сборок;
• схемы кабельных и трубных проводок (монтажно-установочные схемы датчиков);
• задание заводам на низковольтные комплектные устройства:
  • общие виды щитов и пультов,
  • спецификации на щиты,
  • принципиальные схемы щитов,
  • монтажно-коммутационные схемы щитов,
  • перечни надписей в рамках;
• кабельные журналы, ведомости и спецификации на кабельную продукцию;
• сметное задание на монтажные работы.
