AutomatiCS Lite



 AutomatiCS Lite — высокоэффективное решение для трехмерной компоновки щитов (пультов), внутреннего и внешнего монтажа и создания заказной документации заводу-изготовителю в полном соответствии с положениями руководящих материалов.

Программный пакет AutomatiCS Lite предназначен для автоматизированного проектирования щитов (пультов), применяемых в составе систем КИПиА, электроснабжения, АСУТП, а также в других системах.

AutomatiCS Lite функционирует в операционной системе Windows с использованием графической среды AutoCAD 2002/2004/2005 и выполнен на основе объектно-ориентированных технологий ObjectARX.

Уникальное достоинство AutomatiCS Lite – возможность компоновки в трехмерном виде, что обеспечивает:

  • проверку щита на пересечение монтажных зон приборов;
  • оценку эргономичности скомпонованных щитов;
  • возможность развертки и сворачивания монтажных плоскостей щитов;

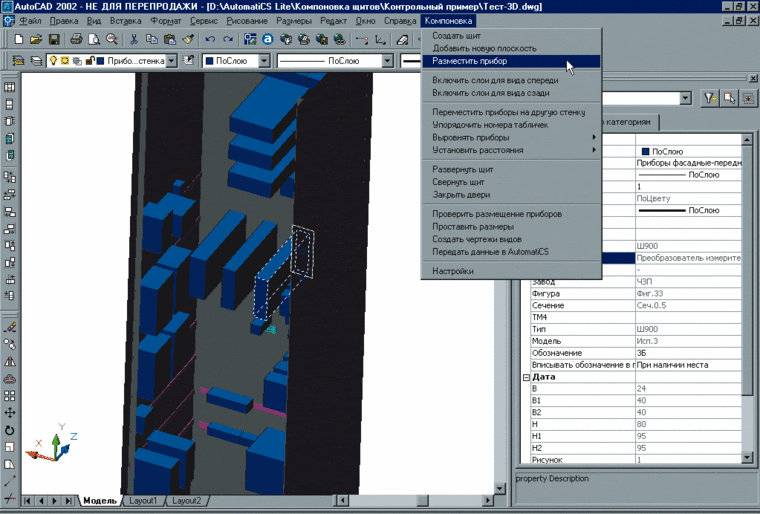

  • возможность просмотра и редактирования модели щита в трехмерном пространстве.



Другие достоинства:

  • интеграция с САПР AutomatiCS ADT, SchematiCS, ElectriCS 3D;
  • возможность редактирования в среде MS Word выходных форм документов перед их выводом на печать;
  • возможность настройки выходных форм документов в соответствии с внутренними стандартами предприятия;
  • представление результатов монтажа в любом формате, что позволяет использовать эту информацию в других системах.

Система сочетает в себе не только лучшие свойства таких известных программных продуктов, как АЛЬФА1, АЛЬФА3 (фирма «САПР Альфа»), САПР МОНА (фирма «ЛинТек») и других, но и уникальные алгоритмы AutomatiCS ADT.

AutomatiCS Lite может работать автономно и в сочетании с модулем конструирования схем SchematiCS, а также функциональным модулем в составе программного комплекса AutomatiCS ADT.

Основные возможности системы

AutomatiCS Lite позволяет автоматизировать создание общих видов как единичных щитов, так и составных, состоящих из единичных щитов и вспомогательных элементов. Все необходимые для проведения компоновки материалы (щиты, фасадные приборы, внутрищитовые приборы и детали крепления) хранятся в базе данных, интегрированной в систему. Состав базы данных может изменяться, обновляться и пополняться проектировщиком.

Как результат работы формируется полный комплект документов, соответствующий требованиям ГОСТ и РМ:

  • чертежи различных видов изделия (фасад, с монтажной стороны, в любой другой проекции);
  • чертежи фигур-вырезов в фасадных панелях щитов;
  • надписи на табло и в рамках;
  • спецификация щитов и комплектно поставляемой аппаратуры.
чертежи различных видов изделия (фасад, с монтажной стороны, в любой другой проекции);

Инструменты 3D-компоновки обеспечивают:

  • использование поставляемого с системой набора стандартных щитов (пультов);
  • создание нестандартных щитов;
  • быстрый, с использованием ключевых слов, поиск по базам фасадных или внутрищитовых приборов;

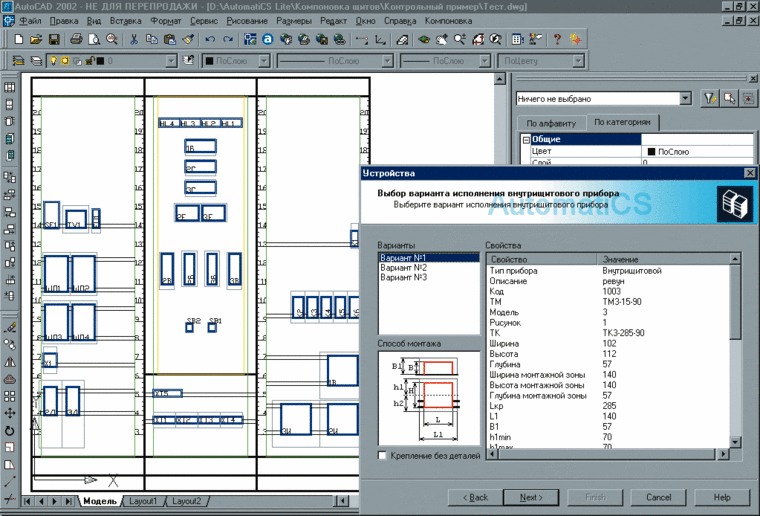

  • автоматический подбор элементов крепления внутрищитовых приборов (рамок, скоб, уголков и т.д.);
  • автоматическую простановку рамок фасадных приборов и корректировку их расположения относительно прибора;
  • выравнивание приборов и аппаратов по вертикали, горизонтали, относительно осевой линии, левого края и т.д.;
  • задание нескольких однотипных приборов в ряду с автоматическим формированием монтажных единиц или проектных позиций;
  • установку расстояния для уже скомпонованных приборов или аппаратов по горизонтали или вертикали относительно любой стороны;
  • автоматическую простановку размеров;
  • автоматическую простановку выносок;
  • проверку на предмет пересечения монтажных зон аппаратов, установленных на щитах;

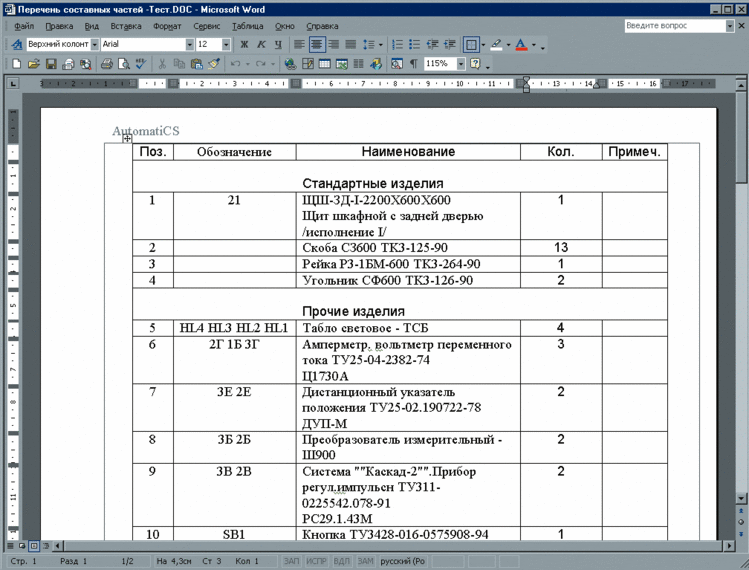

  • получение перечня составных частей и других табличных документов как в виде отдельного документа MS Word, так и в графике AutoCAD (например, для их совмещения с видом спереди);
  • получение автоматически сформированных выходных документов в виде отдельных DWG-файлов.

    В части внутреннего и внешнего монтажа AutomatiCS Lite автоматизирует создание следующих проектных документов:

  • таблиц соединений щитов (пультов);
  • таблиц подключения щитов (пультов);
  • таблиц соединений и подключения внешних проводок;
  • таблиц подключений внешних электроустановок;
  • таблиц выходных клеммников (блоков зажимов);
  • таблиц резервных клемм;
  • таблиц маркировок жил кабелей;
  • таблиц распределения кабелей по сальникам коробок;
  • сводных спецификаций на кабели, провода, коробки, защитные трубы (металлорукава).

Таблицы соединений и подключения щитов (пультов) выполняются в составе задания заводу-изготовителю в полном соответствии с положениями руководящего материала РМ4-107-82 «Требования к выполнению проектной документации на щиты и пульты». Таблицы соединений и подключения внешних проводок выполняются в соответствии с требованиями руководящего материала РМ4-6-81 «Системы автоматизации технологических процессов. Проектирование электрических и трубных проводок. Часть III. Указания по выполнению документации» и РМ4-6-92 ч. 3 ГПКИ «Проектмонтажавтоматика».
