Project StudioCS Водоснабжение



Project StudioCS Водоснабжение – программа для проектирования внутренних систем водопровода и канализации в среде AutoCAD.

  • Системы холодного и горячего водоснабжения, канализации, водяного пожаротушения.
  • Отрисовка планов и генерация аксонометрических схем.
  • Расчет расходов воды по СНиП 2.04.01-85*.
  • Гидравлический расчет по СНиП 2.04.01-85*.
  • Генерация спецификаций оборудования.
  • Формирование ведомости рабочих чертежей.
  • Формирование ведомости ссылочных и прилагаемых документов.

Программа имеет Сертификат соответствия РОСС RU.СП15.H00198 № 0842777.

Project StudioCS Водоснабжение – первая программа проектирования трехмерных систем водопровода и канализации по отечественным стандартам, в которой объединены расчетная и графическая часть проекта. Основанием для расчета, формирования аксонометрических схем, генерации спецификаций оборудования является реальная трехмерная модель сети.

Все объекты Project StudioCS Водоснабжение (трубы, сантехнические приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает определенными свойствами, характерными для данного элемента, которые можно редактировать в процессе проектирования.

Технология «условного отступа» позволяет решать такие проблемы, как прокладка трубы над трубой и отступ от ограждающих конструкций на планировках. При отрисовке плана можно сделать необходимый сдвиг вправо или влево для графического отображения линии. Реально – в пространстве – участок трубопровода проходит по указанной траектории, а в плоскости XY (на планировках) линия отображается с необходимым сдвигом.

Для управления данными текущего проекта используется специализированный Мастер управления. Он позволяет корректно вести архив по проектам, гарантированно точно выполнять расчеты и специфицирование только для текущего проекта. Кроме того, средствами этого Мастера осуществляется импорт строительных планировок в проект. Project StudioCS Водоснабжение может использовать любые строительные планировки в формате DWG.

Отрисовка систем водопровода и канализации производится в трехмерном пространстве. Сантехнические приборы и оборудование устанавливаются на определенные высотные отметки. Трубопроводы могут прокладываться горизонтально, вертикально или под уклоном. Специализированные привязки обеспечивают точное присоединение трубопроводов к сантехническим приборам и оборудованию, установку арматуры и фитингов на трубы. Специализированные функции позволяют отслеживать неподключенные элементы и трубопроводы.



Расчет производится автоматически для всех систем текущего проекта. Рассчитываются расходы и требуемый напор, автоматически подбираются диаметры труб. Также в автоматическом режиме генерируются спецификации оборудования и аксонометрические схемы. Следует отметить, что Project StudioCS Водоснабжение автоматически изменяет вид объекта с вида на плане на вид объекта в аксонометрии (например, обозначение умывальника в системах канализации). Ведомость рабочих чертежей, а также ведомость ссылочных и прилагаемых документов формируются в полуавтоматическом режиме. Все выходные документы могут быть сгенерированы пользователем в отдельных файлах формата DWG. Спецификация оборудования может быть импортирована в MS Excel.

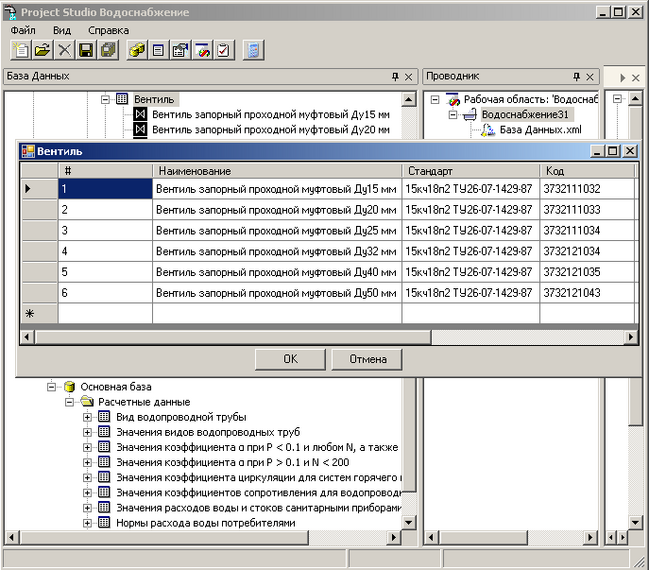

Базы данных Project StudioCS Водоснабжение полностью открыты для редактирования пользователем. Существует возможность пополнять базу данных как графическими объектами (условные обозначения сантехнических приборов и оборудования), так и расчетными характеристиками (характеристики оборудования, трубопроводов, арматуры).
