nanoCAD ОПС

Организация работы

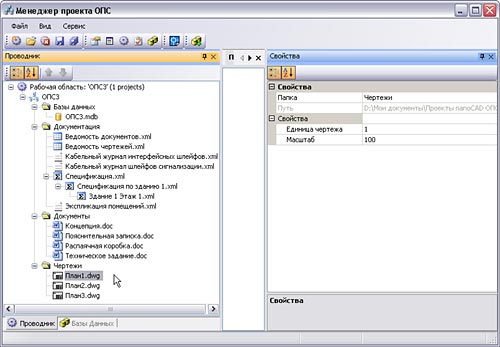

В nanoCAD ОПС реализован Менеджер проекта. С его помощью с документами, входящими в проект, производятся все основные операции (создание, загрузка, добавление, удаление), в нем устанавливаются исполнения отдельных документов, производится просмотр и редактирование документов. С помощью Менеджера проекта можно добавлять в общий проект файлы данных из других программ (MS Word, MS Excel и др.) и размещать их по определенным директориям. Использование Менеджера проекта делает процесс проектирования более логичным.

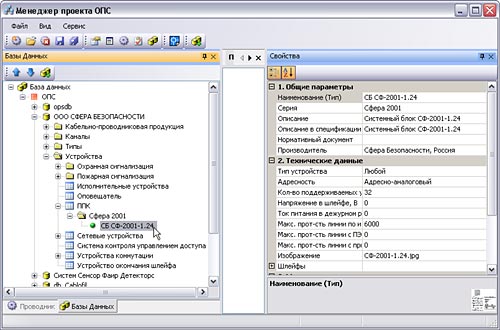

Программа nanoCAD ОПС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.dwg, созданные как в AutoCAD или в любых приложениях к нему, так и в других программах, поддерживающих этот формат. В программе содержатся базы данных, открытые для редактирования пользователями. В оболочке программы реализована раздельная концепция "Баз данных производителей" и "Базы данных проекта" с легкой загрузкой баз данных новых производителей. Выполняется быстрый обмен информацией между базами данных производителей и базой данных проекта.

В программном продукте nanoCAD ОПС реализованы следующие возможности:

• перенос базы данных выполненного проекта по ОПС в новый проект;



• база условных графических обозначений (УГО) составлена по РД 78.36.002-99, открыта для редактирования и хранится в обычном файле *.dwg;
• реализованы настройки текста для маркировки оборудования;
• реализованы настройки объектной привязки для подключения объектов;
• предусмотрена возможность выбора и изменения свойств одновременно у нескольких объектов;
• осуществляется расстановка оборудования ОПС и СКУД на планах этажей здания и его маркировка;
• для маркировки оборудования, разработанного с учетом многобуквенных кодов по РД 25.953-90, предусмотрены настраиваемые маски маркировки, в которых можно задавать суффиксы и префиксы, а также порядок следования;
• для более удобного визуального восприятия реализована подсветка соединенного между собой оборудования;
• для обеспечения более гибкого контроля над оборудованием, установленным на чертеже, предусмотрен комплекс подсказок, всплывающих при наведении курсора на объект.

Подготовка данных для проектирования

Векторные линии строительного плана-подосновы являются основой для нанесения специальных объектов nanoCAD ОПС. Связи между оборудованием могут устанавливаться на разных этажах или являться сквозными, то есть проходить через все назначенные этажи. Комплекс управляемых проверок позволяет отслеживать правильность построения системы и допустимость использования объектов. Возможности программы позволяют установить каждому элементу кабельных каналов индивидуальную высотную отметку. Переход с одной высоты на другую осуществляется с помощью элементов перепада высот, которым можно задавать тип кабельного канала и таким образом вносить в спецификацию не только горизонтальные, но и вертикальные участки системы.

Среди основных функций в nanoCAD ОПС - специальная маркировка для всего установленного на планы здания оборудования. Автоматическое присвоение нумерации помещений существенно упрощает процесс создания проекта системы. Каждый из объектов nanoCAD ОПС (трассы, извещатели, сетевые устройства, ППК и т.д.) является параметрическим ("интеллектуальным") и обладает характерными свойствами, доступными для редактирования в процессе работы.

Расстановка оборудования ОПС и СКУД

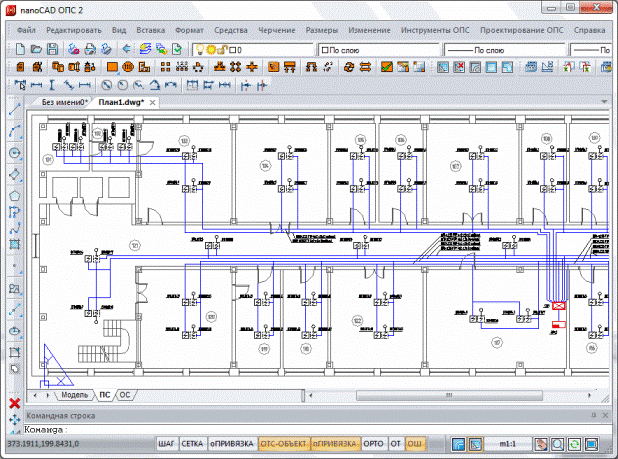

nanoCAD ОПС позволяет автоматически расставлять пожарные извещатели по помещениям с учетом различных условий их установки и параметров помещений.

Некоторые способы автоматической установки пожарных извещателей:

• расстановка точечных пожарных извещателей согласно требованиям таблиц 13.3 и 13.5 раздела 13 СП 5.13130.2009;
• расстановка линейных дымовых пожарных извещателей согласно требованиям пп. 13.5.3 и 13.5.4 и таблицы 13.4 раздела 13 СП 5.13130.2009;
• расстановка точечных пожарных извещателей в пространствах фальшпола и подвесного потолка;
• расстановка точечных пожарных извещателей согласно требованиям п. 13.3.10 раздела 13 СП 5.13130.2009;
• учет условий расстановки точечных пожарных извещателей согласно требованию п. 13.3.3 раздела 13 СП 5.13130.2009;
• учет условий расстановки точечных пожарных извещателей согласно требованию п. 14.1 раздела 14 СП 5.13130.2009.

nanoCAD ОПС позволяет расставлять в автоматизированном режиме оборудование СКУД, определяя его состав и высоты установки для всего проекта. В ходе выполнения проекта эти условия могут быть изменены.

nanoCAD ОПС обеспечивает создание и трассировку как шлейфов сигнализации, так и интерфейсных шлейфов для соединения оборудования.

Работа с электротехнической моделью

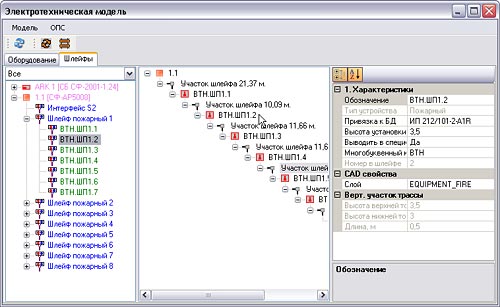

В электротехнической модели доступны для просмотра и редактирования все свойства объектов, задействованных в соединениях. Общая электротехническая модель кабельной системы формируется:

• при выполнении автоматической трассировки кабеля по кабельным каналам - как по горизонтальным, так и по вертикальным участкам;
• маркировкой оборудования, участвующего в соединениях кабельной системы. При внесении изменений в проект значения маркировки автоматически обновляются.

При анализе электротехнической модели программа выдает сведения об объектах или соединениях, не прошедших проверку, и специально отображает их.

Документирование проекта

• nanoCAD ОПС обеспечивает создание нескольких видов отчетов, среди которых:
• кабельный журнал шлейфов сигнализации;
• кабельный журнал интерфейсных шлейфов;
• ведомость чертежей основного комплекта, ведомость ссылочных и прилагаемых документов по ГОСТ 21.101-97;
• экспликация помещений по ГОСТ 21.501-93;
• спецификация оборудования и материалов по ГОСТ 21.110-95. Данные вносятся в спецификацию по принципу "что внесено в план этажа, то включено и в отчет" с возможностью коррекции выводимого документа;
• существует возможность создания поэтажных спецификаций систем.

Выгрузка табличных отчетов и спецификаций осуществляется в nanoCAD или в AutoCAD, а также в MS Word и в MS Excel.

Настройка графических свойств объектов, а также характера отображения элементов чертежа производится при помощи редактора Настройка ОПС. Настройка текстового, размерного стилей, стилей типов линий, толщин линий, координат и единиц осуществляется средствами nanoCAD.

Подготовка чертежей к печати осуществляется в Мастере печати nanoCAD. Подготовку к печати входящих в проект документов MS Excel и MS Word осуществляют, соответственно, диспетчеры печати MS Excel и MS Word.

Базы данных оборудования ОПС

Производитель	Тип оборудования
НВП Болид	Система охранно-пожарной сигнализации, точечные и ручные извещатели
Систем Сенсор Фаир Детекторс	Точечные, линейные и ручные пожарные извещатели, а также базовые основания к ним
ООО Сфера Безопасности	Система охранно-пожарной сигнализации
ИФ «ИРСЕТ-Центр»	Точечные и ручные пожарные извещатели
ГК «Рубеж»	Точечные и ручные пожарные извещатели, адресные системы «Рубеж»
НПФ «Сигма-ИС»	Адресная система пожарной сигнализации «Рубикон»
