nanoCAD Топоплан

Область применения

Программный продукт nanoCAD Топоплан предназначен для создания и ведения топографических планов масштаба от 1:500 до 1:5000 в стандартных условных знаках различной локализации: точечных, линейных и площадных.

Программа обеспечивает единство модели и карты, что позволяет, с одной стороны, получить подоснову в нормализованных условных знаках и значительно уменьшить трудоемкость ручного постредактирования для получения кондиционных планов, а с другой – создать модель, в которой выполняются все метрические и топологические соотношения. Итоговые картированные цифровые модели могут использоваться как проектировщиками, так и в системах ведения дежурного плана. К объектам можно приписать семантическую информацию и затем использовать их в кадастровых или любых других информационно-картографических системах. Наличие контуров позволяет получать информацию о линейной или сетевой топологии и использовать ее в ГИС.

nanoCAD Топоплан позволяет как создавать топографические условные знаки в процессе дигитализации, так и картировать (символизировать) пикеты и контуры, полученные другими системами – после обработки полевых измерений, векторизации, из ГИС. В процессе создания контуров линейных и площадных объектов обеспечивается трассировка по любым линейным объектам. Программа снабжена встроенной нормативно-справочной базой по правилам отрисовки топографических знаков.

Точечные объекты представляются блоками, площадные – ассоциативными штриховками. Линейные топографические объекты представляются собственными объектами – геолиниями (умные линии, геолинии, smart lines), которые визуализируются на основе расширенных стилей с логикой. Кроме того, эти объекты являются трехмерными и могут в плане содержать дуги. С ними можно работать как с обычными полилиниями – редактировать «ручками», обрезать, удлинять и т.д.

nanoCAD Топоплан – открытая система. Программа позволяет самостоятельно модифицировать и пополнять классификатор, а также библиотеку условных знаков всех видов локализации. На этой основе можно создавать специализированные упрощенные системы картографирования для определенных предметных областей, в том числе различных видов кадастровых планов (земель, недвижимости, инженерных сетей и др.), знаки – землеустроительные, туристские, военные, геологические, для трубопроводов, оперативных служб и т.д.

Наличие собственного графического ядра делает nanoCAD Топоплан независимым от других графических систем, а поддержка форматов DWG и DXF обеспечивает передачу данных между изыскателями, проектантами, смежниками и заказчиками.

Основные преимущества nanoCAD Топоплан

• Наличие собственного графического ядра.
• Дружественный, интуитивно понятный интерфейс.
• Широкий спектр настроек, позволяющий организовать работу в строгом соответствии с внутренними стандартами предприятия.
• Возможность подключения различных источников данных для создания топооснов: архивные картматериалы на твердом носителе, данные полевых топографо-геодезических наблюдений, топологические данные различных ГИС-систем.
• Встроенная нормативно-справочная база по правилам отрисовки топографических знаков, включая топографические шрифты.
• Режим «ассистента», который предоставляет пользователю подсказки, касающиеся отрисовки выбранных знаков.
• Управляемость созданных моделей-карт по методу упрощенной генерализации.
• Возможность передачи готовых чертежей в другие графические системы.
• Оформление готового топоплана заданного размера в пространстве листа системы.

Организация работы

Работа в программе начинается с подгрузки данных. Выделяют следующие основные источники данных, на основе которых в nanoCAD Топоплан могут быть созданы топографические планы:

• Архивные картматериалы на твердом носителе

Материалы сканируются. Полученные растровые изображения векторизуются или только калибруются, затем производится их вставка в чертеж DWG в реальных изыскательских координатах. Отрисовка ситуации производится в режиме «Сколка».

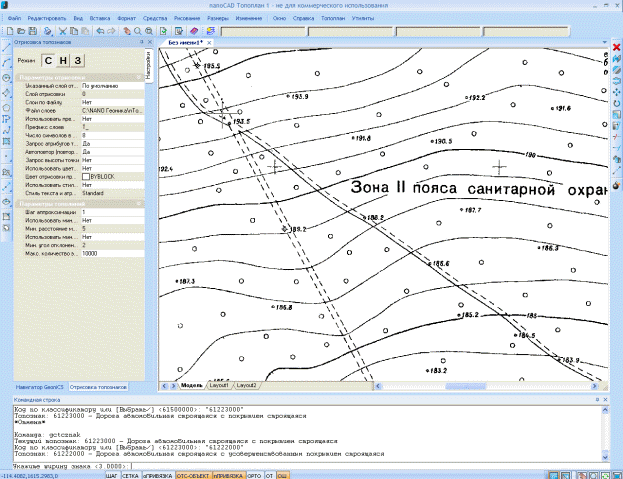

Подгрузка растрового изображения и отрисовка ситуации режимом «Сколка»

• Данные полевых топографо-геодезических наблюдений

Данные можно импортировать из RGD-файла (обменный формат программы GeoniCS Изыскания). Благодаря соответствию кодов объектов RGS и Топоплана, программа «читает» текстовый файл RGD (разделы «Каталог пунктов сети», «Полярная съемка» и «Проектные данные» – в любом наборе) и отрисовывает его условными знаками. Соответствующие топознаки отрисовываются в режиме «Сколка» или «Замена», если съемка линейных объектов велась в кодировке.

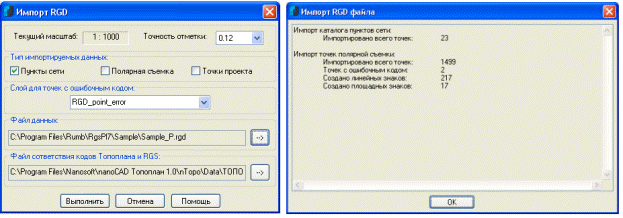

Вызов команды Импорт файла RGD и статистика произведенного импорта

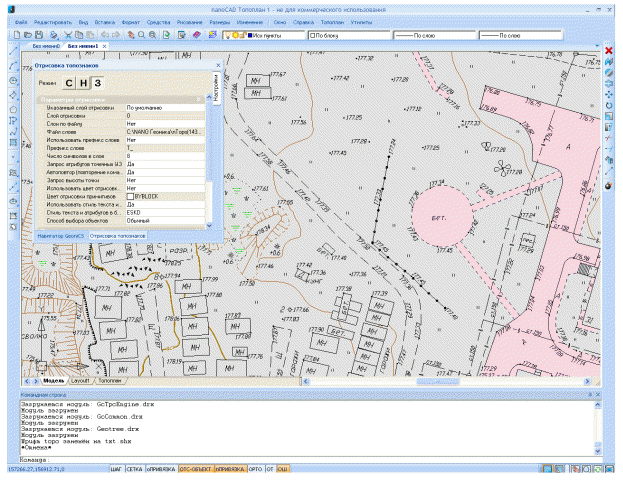

Результаты импорта данных съемки из файла RGD

• Топологические данные различных ГИС-систем, представляющие описание точечных, линейных и площадных объектов

Данные импортируют через DXF-файл. Топознаки отрисовываются в режиме «Замена».

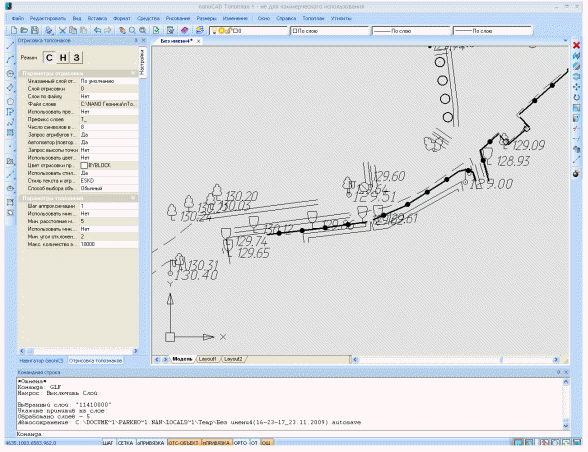

Данные съемки дороги, подгруженные в формате DXF

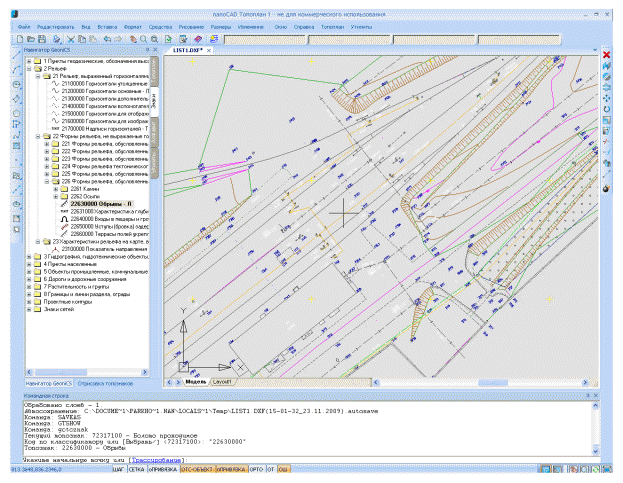

Данные, полученные из программы CREDO посредством формата DXF

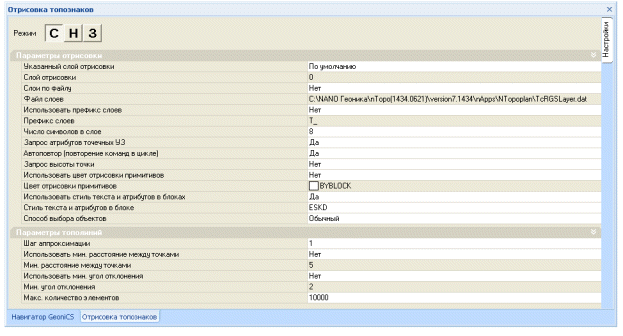

Начало работы в программе сопровождается вызовом команды Установки операций и масштаб чертежа, где выполняются следующие настройки:

1. Масштаб готового чертежа.

2. Слой, на котором будет отрисован знак.

3. При выборе режима «Сколка»:

• запрос атрибутов точечного знака. При отрисовке точечных знаков запрашиваются атрибуты;
• автоповтор – повторение команд в цикле (по умолчанию включен).

4. Способ выбора при режимах «Накладка» и «Замена»:

• обычный выбор примитивов, в том числе с использованием всех примитивов слоя;
• одиночный примитив.

Перед выбором необходимого топознака следует выбрать операцию создания топографических знаков.

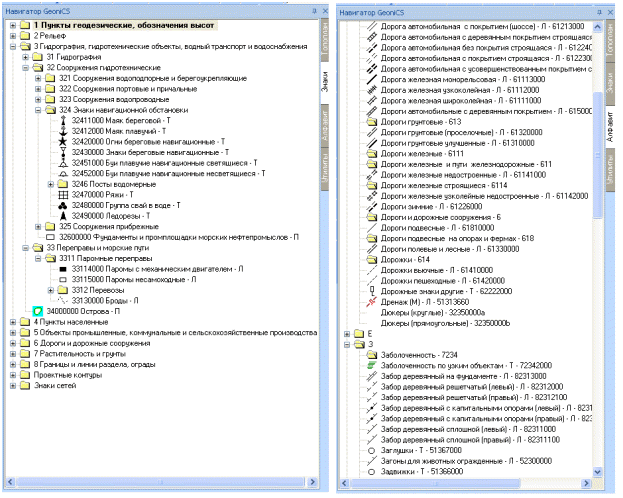

Доступ к топографическим знакам обеспечивается с помощью специального интерфейса (геодерева) – систематического и алфавитного указателей.

Систематический указатель                                 Алфавитный указатель

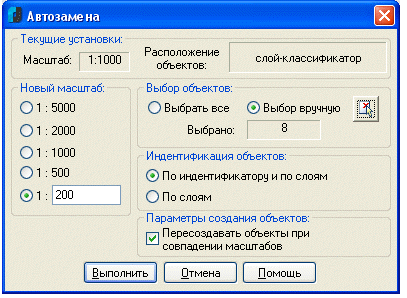

Команда Автозамена предназначена для изменения вида знаков в соответствии с масштабом и реструктуризации по слоям.

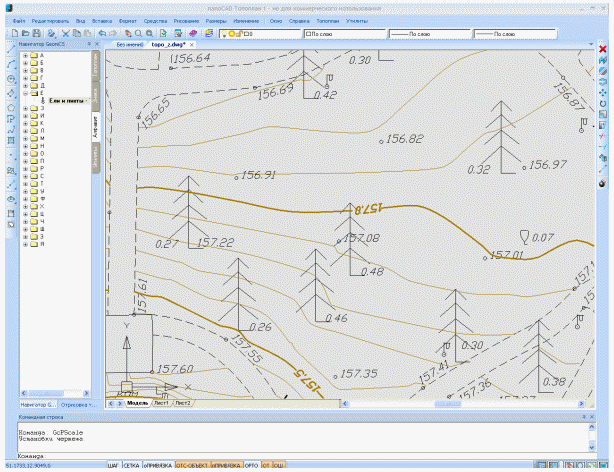

Исходный чертеж

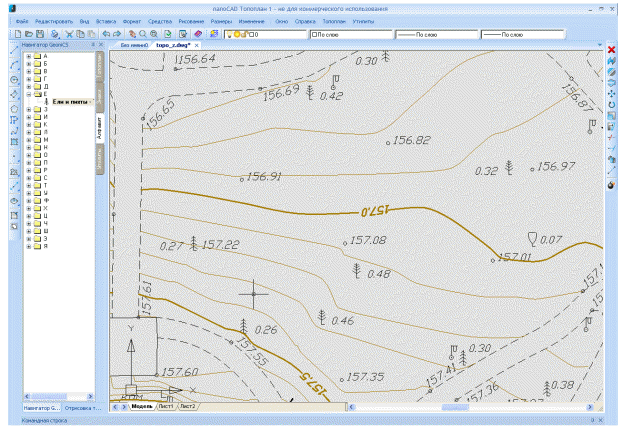

Вызов команды Изменение масштаба знаков

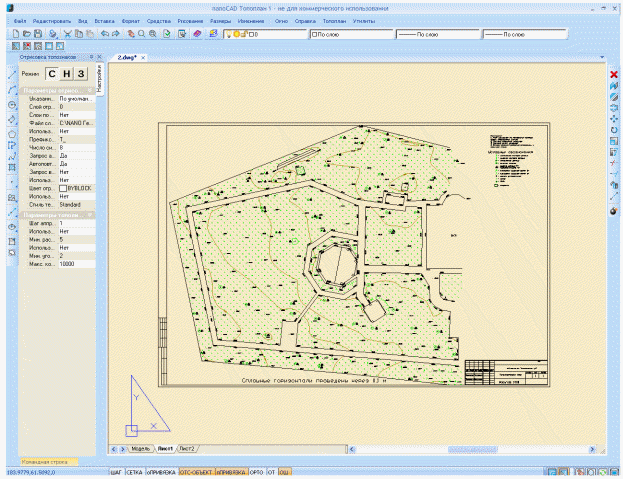

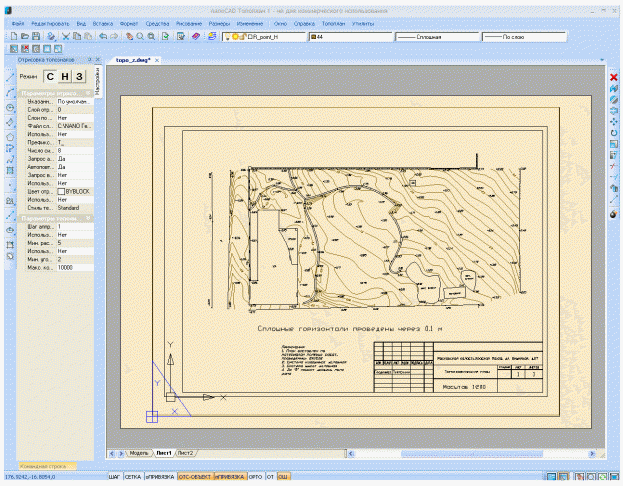

Результатом работы программы nanoCAD Топоплан являются цифровые топографические планы местности, которые могут использоваться и в топографии, и в ГИС, и при проектировании.

Библиотека условных знаков

Условные знаки для топографических планов масштабов 1:5000; 1:2000; 1:1000; 1:500. – М.: Недра, 1989.
