nanoCAD СКС

Основные возможности

Коротко об основных возможностях nanoCAD СКС:

• Автоматически формируемая и выгружаемая по ГОСТ спецификация оборудования (скачать пример)
• Автоматически формируемые и выгружаемые по ГОСТ три вида кабельных журналов (скачать пример);
• Автоматически формируемая схема компоновки монтажных конструктивов (скачать пример);
• Автоматически формируемая структурная схема соединений кабельной системы здания (скачать пример);
• Заполнение монтажных конструктивов панелями в автоматическом режиме на основе количества портов рабочих мест;
• Автоматически проставленные выноски маркировок рабочих мест;
• Автоматическая перемаркировка оборудования отображаемая в выносках маркировки и отчетных документах при различных изменениях в проекте;
• Менеджер проекта, позволяющий полностью консолидировать информацию по всему проекту;
• Работа с базами данных производителей оборудования СКС;
• Все базы данных оборудования открыты для редактирования;
• База УГО открыта для редактирования и добавления новых обозначений;
• Создание системы кабельных каналов практически любой сложности;
• Автоматический подбор и подсчет соединительных элементов кабельных каналов (углы, отводы и т.п.), а также узлов крепления для лотков;
• Расчет емкости кабельных каналов исходя из количества проложенного кабеля;
• Создание соединений горизонтальной подсистемы и магистральной подсистемы здания (скачать пример);
• Трассировка кабеля, как в горизонтальной плоскости, так и в вертикальной, а также между этажами, расположенными в разных DWG-файлах;
• Настройка добавочных коэффициентов для подсчета кабеля для всего проекта, а также индивидуальная настройка длины кабеля для горизонтальной подсистемы;
• Интеллектуальные объекты программы с различными подсказками;
• Возможность выбора программного обеспечения при выгрузке отчетных документов – Microsoft Office или OpenOffice.org;
• Возможность выбора единиц измерения для кабелей и кабельных каналов при выводе в спецификацию.

Область применения

Специализированное программное обеспечение nanoCAD СКС – инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков – «слаботочки». Наличие собственного графического ядра делает nanoCAD СКС независимым от других графических систем, поддержка формата DWG способствует обмену информации со смежниками и заказчиками.

В nanoCAD СКС сочетаются удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, а также средства для выполнения необходимых расчетов при подборе оборудования.

Программный продукт nanoCAD СКС позволяет решать следующие задачи:

• консолидация информации по проекту;

• создание системы кабельных каналов;

• проектирование горизонтальной подсистемы;

• проектирование магистральной подсистемы здания;

• проектирование распределительных пунктов этажа и здания;

• проектирование магистральных кабелей и кроссов телефонии здания;

• автоматическая трассировка кабелей;

• автоматическое составление отчетных документов (спецификация, кабельные журналы, схемы компоновки монтажных конструктивов, структурная схема).

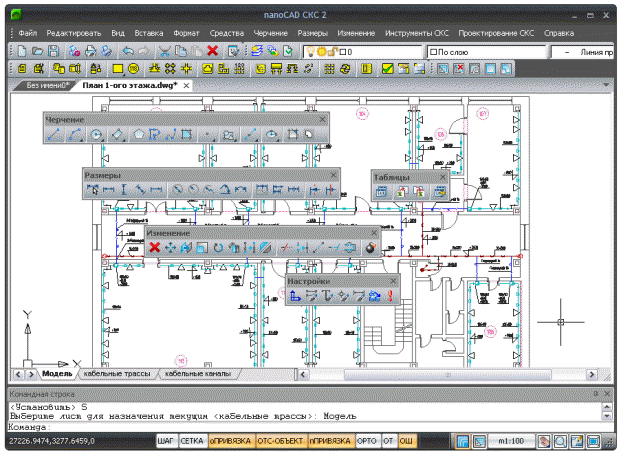

Ядро системы

• Независимое windows-приложение;
• Простой и привычный интерфейс.



Организация работы

В nanoCAD CKC специально предусмотрен Менеджер проекта. С его помощью производятся все основные операции (создание, загрузка, добавление, удаление) с документами, входящими в проект, в нем устанавливаются настройки проекта и исполнения отдельных документов, производится просмотр и редактирование документов; выполняется назначение в свойствах проекта различных данных и условий. Например, емкостных характеристик кабельных каналов и допустимых запасов длин кабеля. Это позволяет оценивать оборудование в спецификации максимально приближенно к реальным условиям монтажа систем. С помощью Менеджера проекта можно добавлять в общий проект файлы данных из других программ (MicrosoftOffice, OpenOffice.org и др.) и размещать их по определенным директориям. Использование Менеджера проекта делает процесс проектирования более логичным.

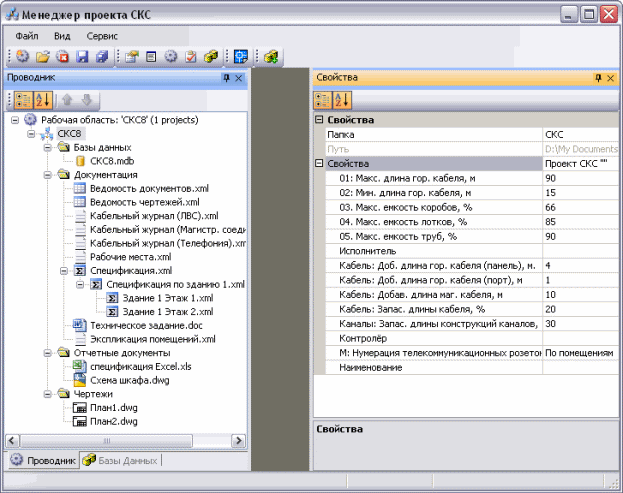

nanoCAD СКС. Менеджер проекта

Программа nanoCAD CKC позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. Поддерживаются файлы *.DWG, созданные как в AutoCAD и любых приложениях к нему, так и в других программах, поддерживающих этот формат. В программе содержатся базы данных, открытые для редактирования пользователями. В оболочке программы реализована раздельная концепция «Базы данных производителей» и «База данных проекта» с легкой загрузкой баз данных новых производителей. Выполняется быстрый обмен данными между базами данных производителей и базой данных проекта.

В программном продукте nanoCAD СКС реализованы следующие возможности:

• перенос базы данных выполненного проекта по СКС в новый проект;

• база условных графических обозначений (УГО) открыта для редактирования и хранится в обычном файле *.DWG;

• реализованы настройки текста для маркировки и последующего экспорта документов в другие САПР;

• реализованы настройки объектной привязки для подключения объектов;

• предусмотрен выбор и изменение свойств одновременно у нескольких объектов;

• осуществляется расстановка телекоммуникационного оборудования на планах этажей здания и его маркировка;

• для более удобного визуального восприятия предусмотрена подсветка соединенного между собой оборудования;

• для маркировки портов телекоммуникационных розеток рабочих мест возможно задавать собственную маркировку для каждого порта рабочего места каждой конфигурации рабочих мест, используя шаблон маркировки, в котором предусмотрены суффиксы и префиксы маркировок, а также порядок следования;

• для обеспечения более гибкого контроля над оборудованием, установленным на чертеже, предусмотрен комплекс подсказок, всплывающих при наведении курсора на объект.

Подготовка данных для проектирования

Векторные линии строительного плана-подосновы являются основой для нанесения специальных объектов nanoCAD CKC. Связи между распределительными пунктами соединяют этажи или являются сквозными, то есть проходят через все назначенные этажи. Каждый монтажный конструктив распределительного пункта компонуется индивидуально. Компоновку коммутационными панелями, организаторами, коммутаторами можно отслеживать посредством характеристики Высотарабочегопространства (units). Расположение и типы используемого оборудования свободно редактируются пользователем; каждому объекту программы (рабочее место, монтажный конструктив, кросс, коммутационные панели, лючки, колонны) может быть задана своя комплектация или состав. Комплекс управляемых проверок позволяет отслеживать правильность построения системы и допустимость использования объектов. Возможности программы позволяют установить каждому элементу кабельных каналов индивидуальную высотную отметку. Переход с одной высоты на другую осуществляется с помощью элементов перепада высот, которым можно задавать тип кабельного канала и таким образом вносить в спецификацию не только горизонтальные, но и вертикальные участки системы.

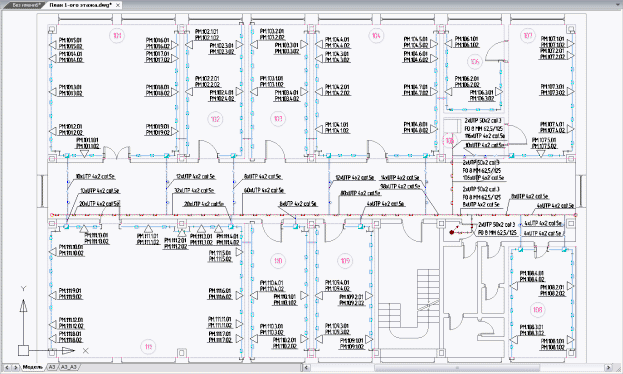

nanoCAD СКС. Маркировка кабельных каналов (фрагмент плана этажа)

Важнейшей функцией в nanoCAD CKC является специальная маркировка для всего установленного на планы здания оборудования. Для существенного облегчения процесса проектирования в nanoCAD СКС возможна автоматическая установка выносок маркировки рабочих мест. Также, поддерживается автоматическое присвоение нумерации помещениям, что существенно упрощает процесс создания проекта системы. Все объекты nanoCAD CKC (трассы, телекоммуникационные розетки, конструктивы для установки коммутационного оборудования и т.д.) являются параметрическими («интеллектуальными»). Каждый из них обладает характерными свойствами, доступными для редактирования в процессе работы.

nanoCAD СКС. Маркировка оборудования

Работа с электротехнической моделью

Все соединения в проекте осуществляются с помощью единой электротехнической модели (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания.

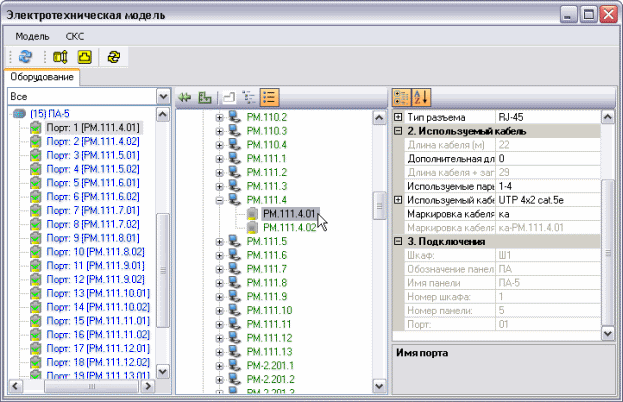

nanoCAD СКС. Электротехническая модель проекта

ЭТМ проекта включает в себя команды, дублирующие команды панели инструментов программы, которые позволяют, не открывая чертежа, осуществлять перемаркировку объектов. В ЭТМ доступны для просмотра и редактирования все свойства объектов, задействованных в соединениях.

Одним из новых и востребованных инструментов ЭТМ является автоматическое заполнение шкафа панелями на основании количества портов рабочих мест. Существует возможность выбрать панели кросса СКС, и при необходимости панелей телефонного кросса и коммутаторов или панелей второго представления портов коммутаторов.

Общая электротехническая модель кабельной системы формируется:

• при выполнении автоматической трассировки кабеля по кабельным каналам — как по горизонтальным, так и по вертикальным участкам;

• маркировкой оборудования, участвующего в соединениях кабельной системы. Значения маркировки автоматически обновляются при внесении изменений в проект;

При анализе электротехнической модели программа выдает сведения об объектах или соединениях, не прошедших проверку, и специально отображает их.

Документирование проекта

nanoCAD СКС обеспечивает создание нескольких видов отчетов, среди которых:

• три варианта кабельного журнала, позволяющие отслеживать связи горизонтальной и магистральной подсистем здания (скачать пример);

• ведомость чертежей основного комплекта, ведомость ссылочных и прилагаемых документов по ГОСТ 21.101-97;

• экспликация помещений по ГОСТ 21.501-93;

• отчет по рабочим местам, отображающий количество установленных рабочих мест и количество и типы портов рабочих мест как по помещениям, так и по этажам, а также и по всему зданию;

• спецификация оборудования и материалов по ГОСТ 21.110-95. Данные вносятся в спецификацию по принципу «что внесено в план этажа, то включено и в отчет» с возможностью коррекции выводимого документа (скачать пример);

• автоматически создаваемая схема заполнения монтажного шкафа коммутационным оборудованием (скачать пример);

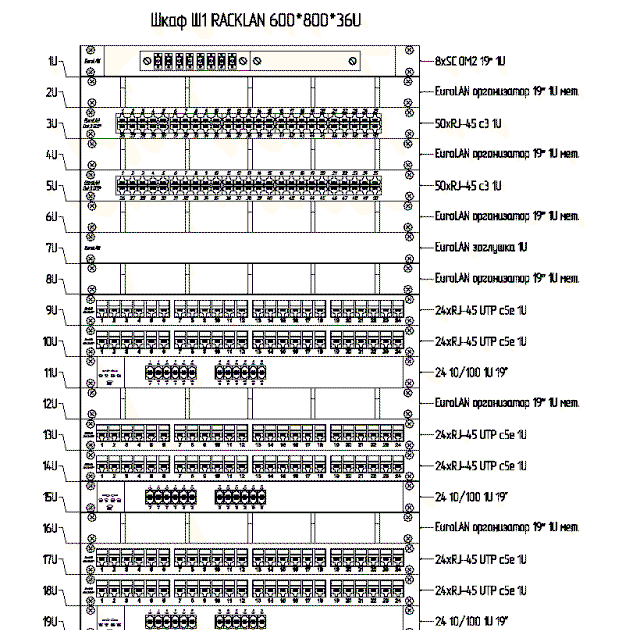

nanoCAD СКС. Схема компоновки монтажного шкафа

• автоматически генерируемая структурная схема соединений (скачать пример);

• существует возможность создания поэтажных спецификаций проекта;

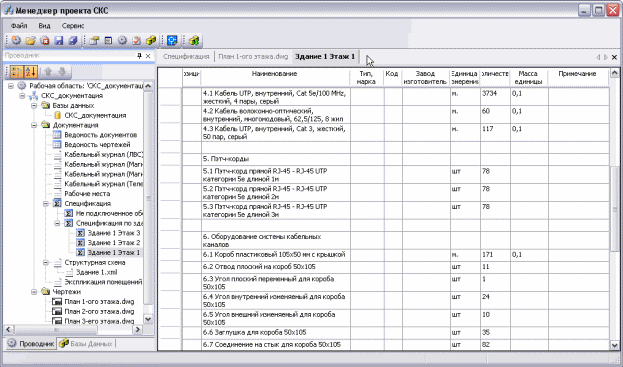

  nanoCAD СКС. Спецификация оборудования

• при создании спецификации для таких элементов как кабели и кабельные каналы существует возможность выбирать единицы измерения (метры, бухты, упаковки).

Выгрузка табличных отчетов и спецификаций осуществляется либо в MS Word и в MS Excel, либо в OpenOffice.org Writer и OpenOffice.org Calc. Также существует возможность выгрузки отчетных документов в DWG-файл.

Настройка графических свойств объектов и характера отображения элементов чертежа производится редактором Настройка СКС. Настройка текстового, размерного стилей, стилей типов линий, толщин линий, координат и единиц осуществляется средствами nanoCAD.

Подготовка чертежей к печати производится в Мастере печати nanoCAD. Подготовку к печати документов MS Excel, MS Word, входящих в проект, осуществляют соответственно диспетчеры печати MS Excel и MS Word.

Базы данных оборудования СКС

Логотип	Производитель Тип оборудования	Количество элементов
	OSTEC Лотки сетчатые, прокатные, лестничные и крепления к ним Официальный сайт компании: www.lotki.ru	Более 300 элементов
	AESP Кабельные системы (оптические и медные), кабельные каналы (короба, лотки, трубы), монтажные шкафы и стойки Официальный сайт компании: www.aesp.ru	Более 250 элементов
	CABLOFIL Сетчатые лотки и крепления к ним	Более 600 элементов
	EUROLAN Кабельные системы, оптические и медные, монтажные шкафы	Более 800 элементов
	Legrand Декоративные короба, медные кабельные системы, монтажные шкафы	Более 500 элементов
	Quintela Декоративные короба, установочные изделия (колонны, лючки)	Более 500 элементов
	R&M Кабельные системы, оптические и медные	Более 500 элементов
	Schneider Electric Декоративные короба, пластиковые и алюминиевые. Установочные изделия	Более 400 элементов
	Efapel Декоративные короба и установочные элементы	Более 500 элементов
