nanoCAD Электро

Область применения

Программный продукт nanoCAD Электро предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ) и внутреннего электроосвещения (ЭО) промышленных и гражданских объектов.

Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Наличие собственного графического ядра делает nanoCAD Электро независимым от других графических систем, а поддержка формата DWG способствует обмену информацией со смежниками и заказчиками.

nanoCAD Электро позволяет решить следующие задачи:

• расчет освещенности и автоматическая расстановка светильников в помещении;
• расстановка оборудования и прокладка кабельных трасс;
• прокладка кабелей по кабельным трассам;
• проведение всех необходимых электротехнических расчетов;
• выбор уставок защитных аппаратов и сечений кабелей;
• формирование проектной документации.

Основные преимущества nanoCAD Электро

• Наличие собственного графического ядра.
• Дружественный, интуитивно понятный интерфейс.
• Встроенный Менеджер проекта.
• Широкий спектр настроек, позволяющий организовать работу в строгом соответствии с внутренними стандартами предприятия и особенностями конкретного проекта.
• Автоматическая маркировка оборудования и кабелей по настраиваемой маске.
• Возможность как ручного заполнения технологического задания, так и его импорта из обменного XML-файла.
• Возможность построения электрической сети на нескольких планах с сохранением связей между ними.
• Моделирование как силовой, так и контрольной электрической сети.
• Наличие Мастера проверок, контролирующего правильность построения сети, выбор оборудования и кабелей.
• Наличие отдельного нелицензируемого приложения – Менеджера баз данных, предназначенного для управления базами данных, их редактирования и пополнения,а также для выполнения операций импорта/экспорта между ними.

Организация работы

Работав программе строится следующим образом:

• с помощью специальных инструментов пользователь nanoCAD Электро создает модель проекта, оформляя план расположения оборудования и прокладки кабельных трасс,
• программа производит все необходимые расчеты;
• пользователь выбирает сечения кабелей и уставки защитных аппаратов;
• программа выполняет комплекс проверок сети.

После этого все остальные документы (за исключением плана) генерируются автоматически.

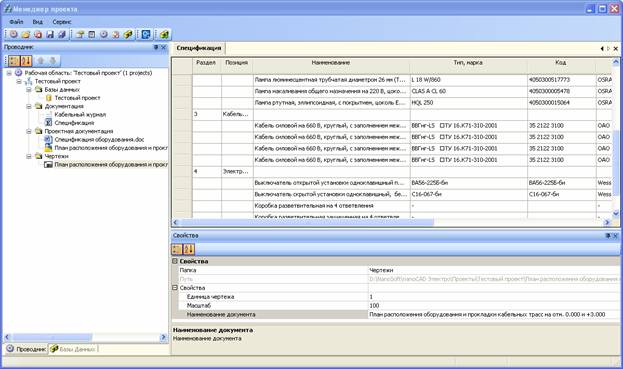

Работа в nanoCAD Электро начинается с открытия окна Менеджер проекта, где сосредоточены инструменты управления всеми документами, входящими в проект (создание, удаление, подключение, предварительный просмотр, редактирование и т.д.). Из этого же окна производится управление базами данных оборудования.

Менеджер проекта делает хранение проектных документов структурированным и наглядным, а доступ к ним – быстрым и простым.

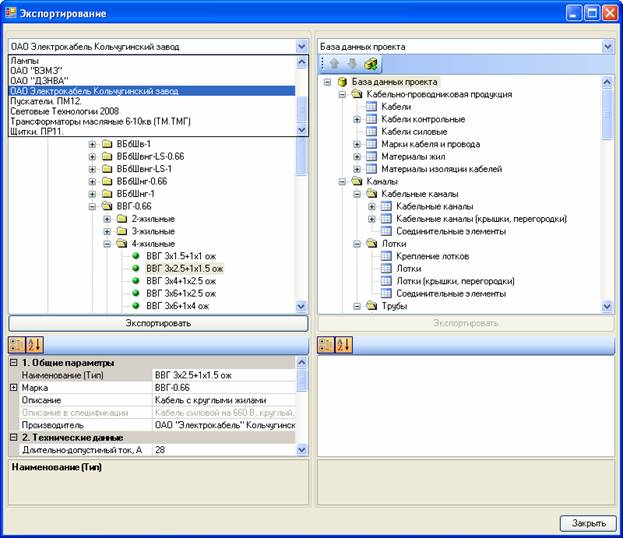

В программе реализована концепция разделения на «Базу данных проекта» и «Базы данных приложения». Последних может быть сколь угодно много, их можно формировать какпо производителям, так и по видам оборудования. На любой стадии проектирования необходимое оборудование легко импортируется из «Баз данных приложения» в «Базу данных проекта» с помощью Менеджера баз данных.

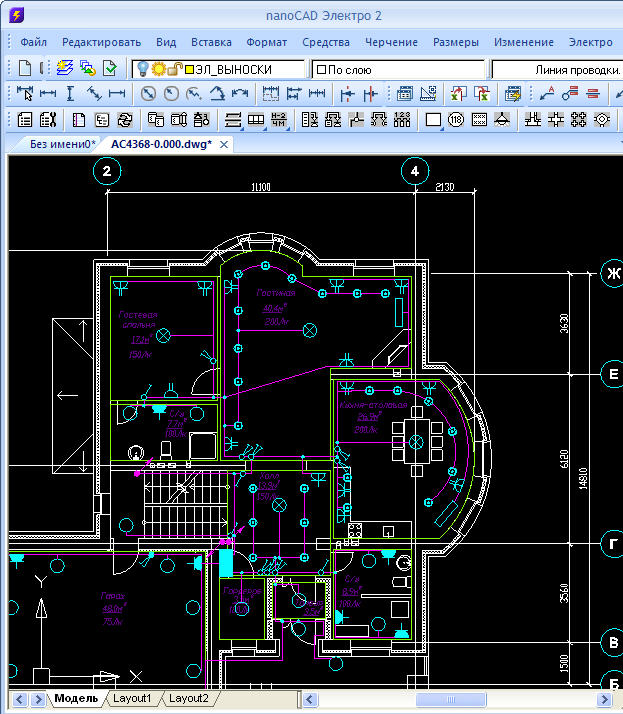

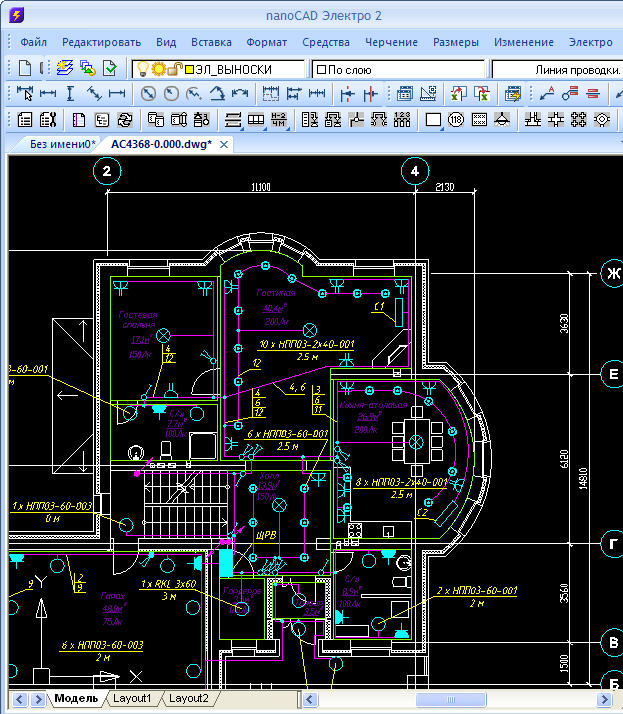

Как уже сказано, формирование модели электрической сети осуществляется путем оформления плана расположения оборудования и прокладки кабельных трасс на заранее загруженной архитектурной подоснове. С помощью специальных инструментов программы пользователь расставляет на плане оборудование, подключает электроприемники к распределительным устройствам, прокладывает трассы и кабели в них.

На завершающей стадии проектирования выполняется окончательное оформление плана. С использованием команд Атрибуты, Выноска и Спец. выноска проставляются выноски к оборудованию, трассам и помещениям.

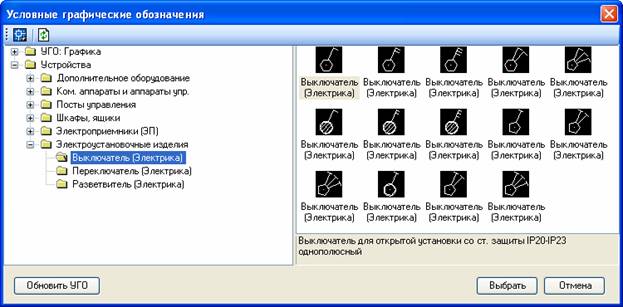

Расстановка оборудования осуществляется с помощью окна База УГО, где для удобства пользователя все УГО распределены по группам в виде дерева. В окне Условные графические обозначения это дерево размещено слева. Поле, расположенное справа, предназначено для отображения УГО выбранной группы. Если выделить конкретное УГО, в нижней части окна появится соответствующее описание-подсказка.

База условных графических обозначений открыта для редактирования и хранится в обычном DWG-файле.

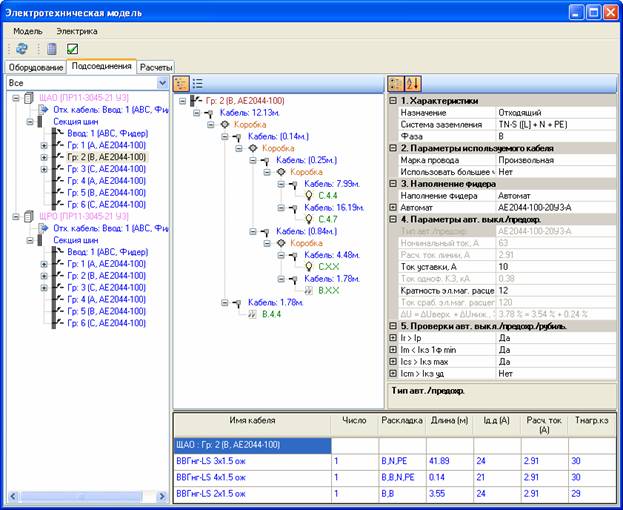

Сформированная на плане модель электрической сети отображается в окне Электротехническая модель.

В электротехнической модели производятся все необходимые расчеты, выбор уставок защитных аппаратов, марок и сечений кабелей.

В nanoCAD Электро реализованы следующие виды расчетов:

• расчет внутреннего освещения методом коэффициента использования;
• расчет электрических нагрузок по методикам
  • РТМ36.18.32.4-92,
  • СП31-110-2003,
  • ТЭП;
• расчет токов 1-, 2- и 3-фазного короткого замыкания по методикам
  • ГОСТ28249-93,
  • «петля фаза-ноль»;
• расчет токов утечки через изоляцию согласно ПУЭ 7 п. 7.1.83;
• расчет потерь напряжения.

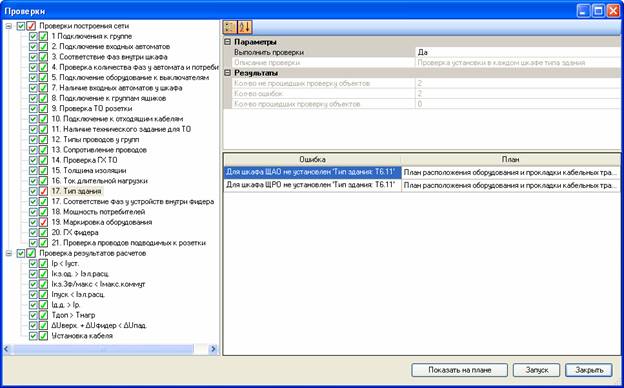

Правильность построения электрической сети и выбора оборудования контролируется модулем проверок, который информирует пользователя о возникших ошибках.

Документирование проекта

По результатам работы в nanoCAD Электро формируются следующие проектные документы:

• планы расположения оборудования и прокладки кабельных трасс;

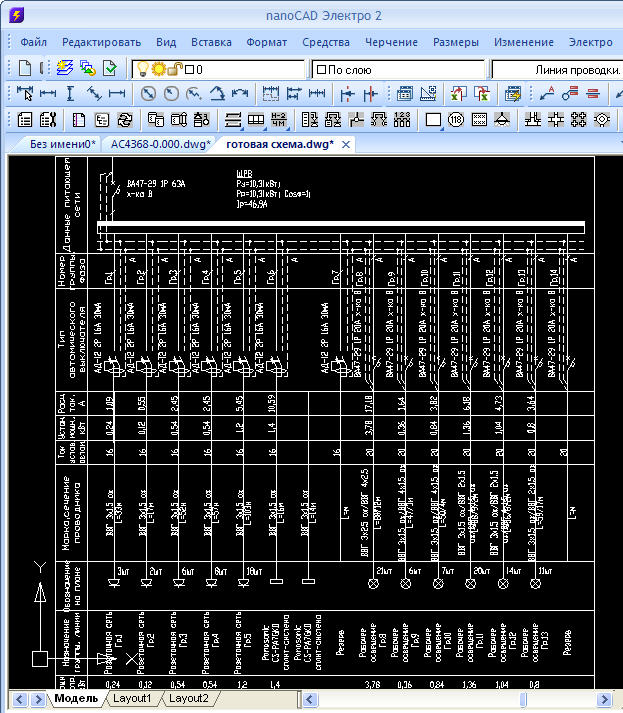

• принципиальные схемы распределительной и питающей сетей;

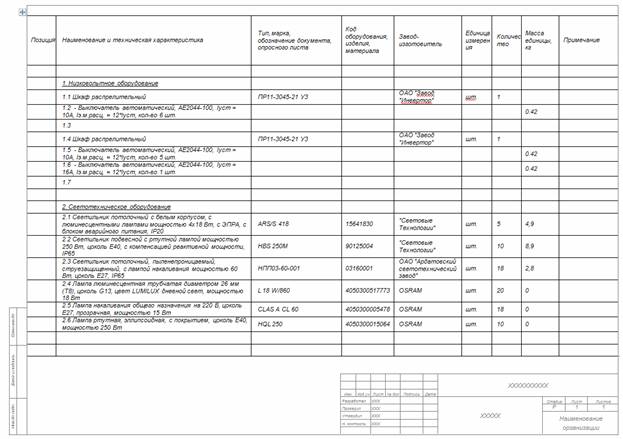

• спецификация оборудования, изделий и материалов;

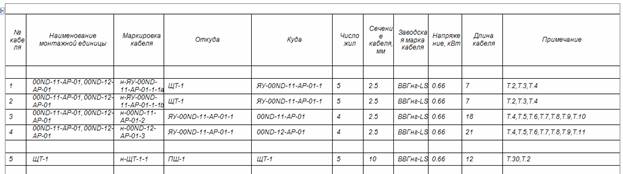

• кабельный журнал;

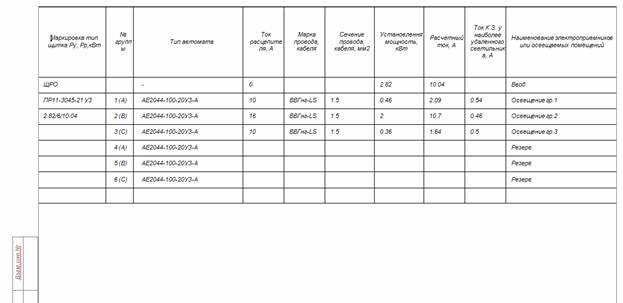

• таблицы групповых щитков;

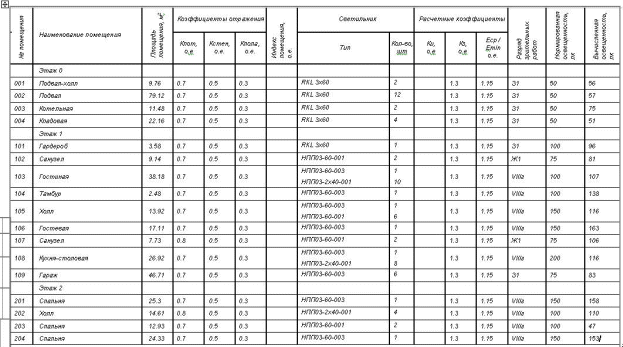

• отчеты с результатами светотехнических расчетов;

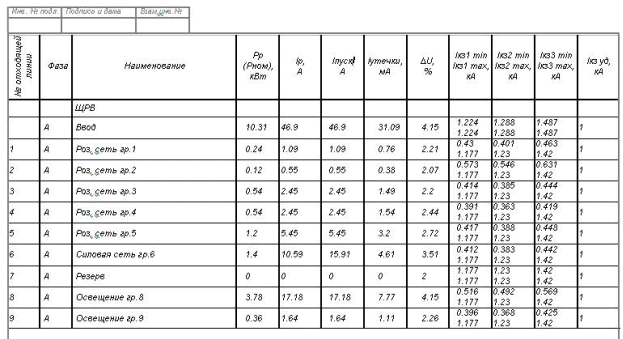

• отчеты с результатами электротехнических расчетов.

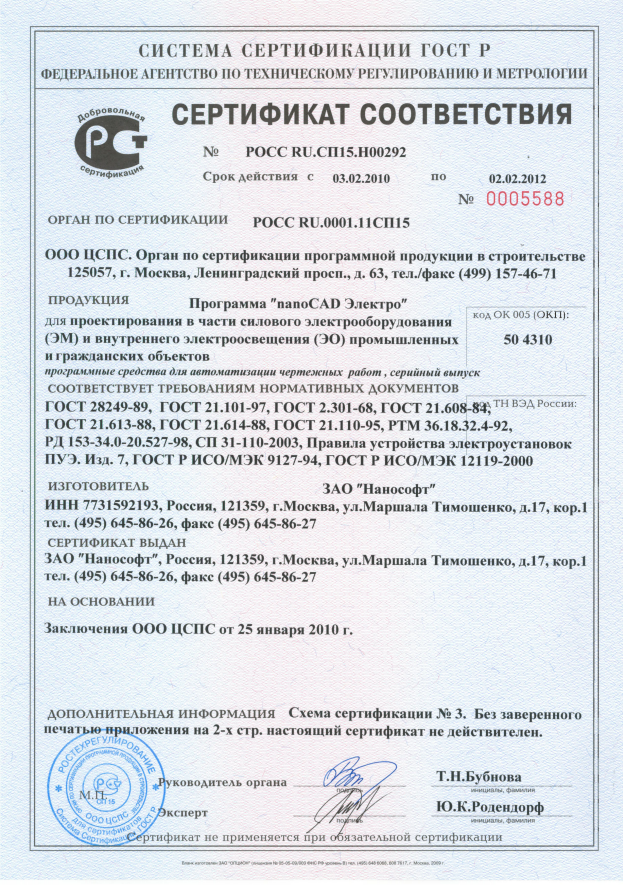

Сертификат соответствия

Базы данных оборудования

Логотип	Производитель Тип оборудования	Количество элементов
	OSTEC Лотки сетчатые, прокатные, лестничные и крепления к ним Официальный сайт компании: www.lotki.ru	Более 300 элементов
	Владимирский электромоторный завод Электродвигатели	~300 элементов
	«Электрокабель» Кольчугинский завод Кабельная продукция	~1700 элементов
	Световые Технологии Светильники	~600 элементов
	Ардатовский светотехнический завод Светильники	~500 элементов
	OSRAM Лампы	~600 элементов
	ДКС Кабеленесущие системы	~4400 элементов
	CABLOFIL Сетчатые лотки и крепления к ним	~200 элементов
	ДЗНВА Коммутационные аппараты	~100 элементов
