nanoCAD ВК



Рабочее место проектировщика по разделу ВК



Программный продукт nanoCAD ВК 1.0 включает в себя специализированные функции для инженера-сантехника. Из созданной модели систем водопровода и канализации пользователь получает практически всю необходимую документацию:

  • Поэтажные планы;
  • Аксонометрические схемы;
  • Спецификацию оборудования;
  • Спецификацию систем водопровода и канализации;
  • Ведомость рабочих чертежей основного комплекта;
  • Ведомость ссылочных и прилагаемых документов.

Следует отметить, что аксонометрические схемы, спецификация оборудования и спецификация систем водопровода и канализации генерируются автоматически. Помимо графической части в nanoCAD ВК 1.0 включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01 – 85*) санитарных приборов, пожарных кранов, потребителей воды. На основе 3D-модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.

Интеллектуальные объекты nanoCAD ВК 1.0



Все объекты nanoCAD ВК 1.0 (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает определенными свойствами, характерными для данного элемента. В процессе проектирования их можно редактировать. Причем для каждой группы элементов эти свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер (для трубопроводов систем канализации дополнительно задаются наполнение и расчетный уклон), для санитарных приборов – сортамент, а для трубопроводной арматуры – сортамент и типоразмер.

Открытые базы данных





На сегодняшний день в системах водопровода и канализации используется весьма разнообразное оборудование. На рынке представлены как отечественные, так и зарубежные производители. Все это делает принципиально важным наполнение баз данных.

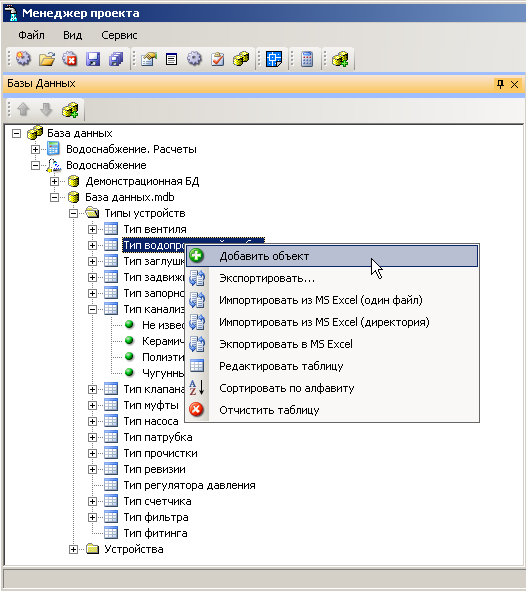

Все базы данных nanoCAD ВК 1.0 открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется владеть навыками программирования. Достаточно уметь работать в простейшем табличном редакторе.

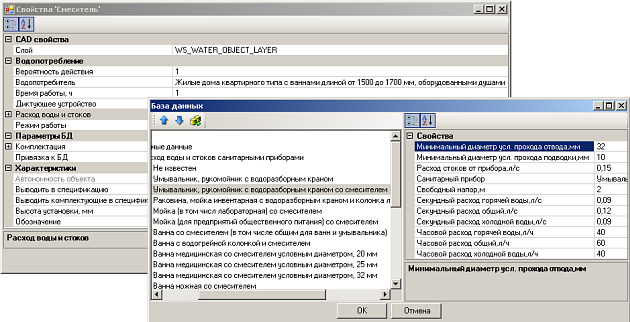

Кроме того, в nanoCAD ВК 1.0 предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по требованиям заказчика параметры водопотребления на объекте должны отличатся от нормативных (например, при частном строительстве), вы всегда сможете добавить требуемые характеристики в базу данных. Также можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

Удобный интерфейс

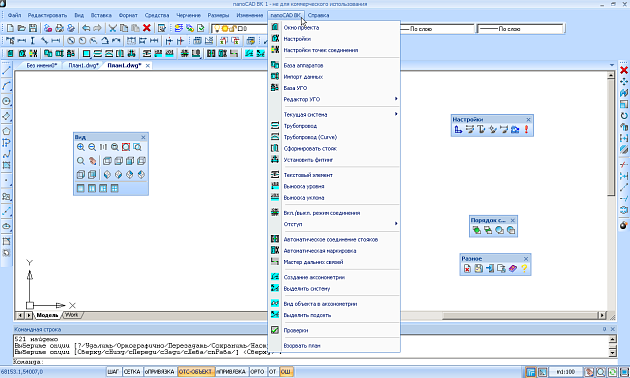

Программа nanoCAD ВК 1.0 имеет привычный интерфейс стандартных CAD-систем, что позволяет минимизировать сроки внедрения. Пользователь работает со стандартными падающими меню, панелями инструментов, командной строкой. Кроме того, в nanoCAD ВК 1.0 реализованы сервисные функции создания трехмерной модели, такие как контекстное меню, режимы отслеживания и объектной привязки и т.п.

Строгое соответствие отечественным стандартам



При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водопровода и канализации, так как все они основаны на эмпирических данных.

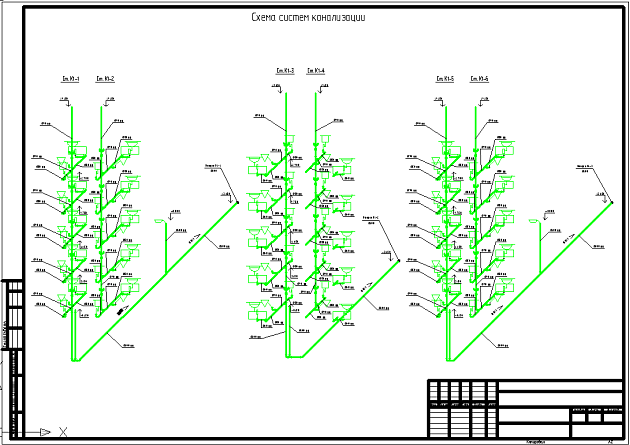

Программа nanoCAD ВК 1.0 полностью учитывает требования отечественных нормативных документов. Все табличные формы соответствуют ГОСТ 21.601 – 70 и ГОСТ 21.110 – 95. Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01 – 85*. Кроме того, nanoCAD ВК 1.0 генерирует аксонометрическую схему, а подавляющее большинство зарубежных программ создает изометрию, которая не соответствует ГОСТ.

Создание виртуальных систем водопровода и канализации



Основа работы программы nanoCAD ВК 1.0 – трехмерная модель систем водопровода и канализации. Но для проекта нужна не модель, а поэтажные планы. Если же работать с отдельными этажами, то как получить правильный расчет, ведь основные гидравлические потери приходятся именно на перепад высот?

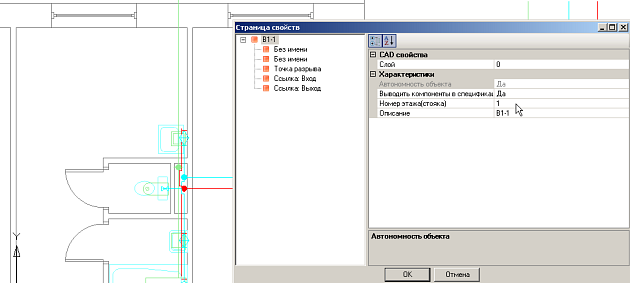

В nanoCAD ВК 1.0 эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами, используя при этом интеллектуальные объекты «Стояк». У этого объекта есть два основных свойства: «Описание» и «Номер этажа». Каждому стояку систем водопровода и канализации присваивается уникальное описание, которое совпадает на всех планировках. На каждом поэтажном плане всем стоякам присваивается номер соответствующего этажа. При этом nanoCAD ВК 1.0 определяет, какой участок стояка на каждой планировке находится выше или ниже другого. Таким образом, создается виртуальная трехмерная модель систем водопровода и канализации и учитывается высотный перепад при гидравлическом расчете систем водопровода и канализации.

Согласованность данных

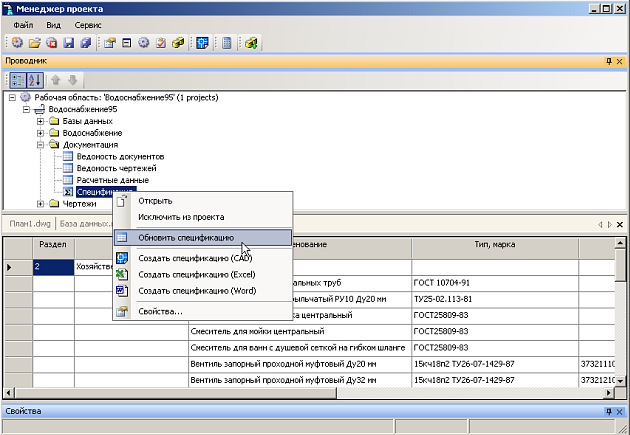

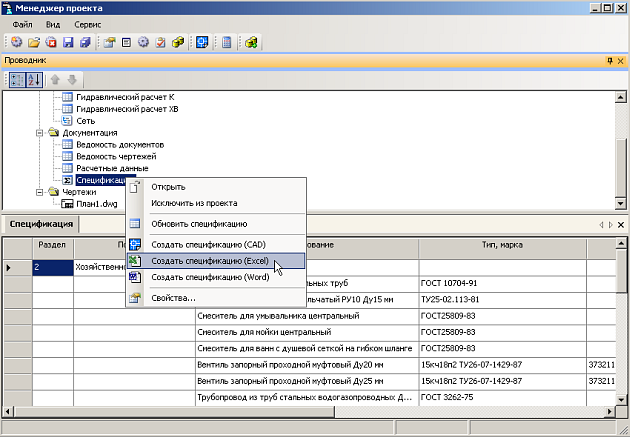

Для согласования данных в nanoCAD ВК 1.0 используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD ВК 1.0. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водопровода и канализации.

Полная поддержка DWG благодаря новой технологии работы с этим форматом

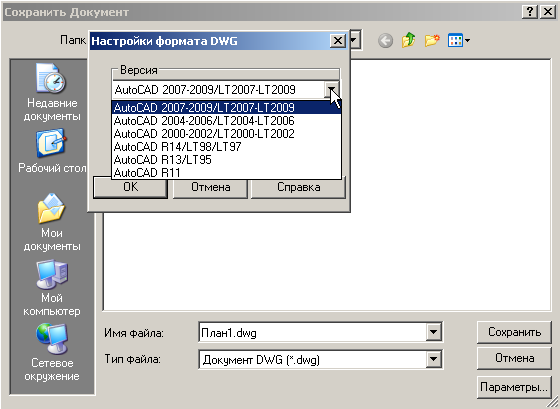

В качестве основного формата данных nanoCAD ВК 1.0 использует самый распространенный формат файла технической документации – DWG. Чертежи, сохраненные в этом формате, могут без потери информации использоваться как в nanoCAD ВК 1.0, так и в любых других САПР, поддерживающих DWG-формат, объединяя решения между собой. Прямая работа с файлами DWG повышает надежность работы с чертежами. Встроенные средства автоматического сохранения и восстановления чертежей, аудит проблемных файлов – все это позволяет пользователю быть уверенным, что с важной информацией ничего не произойдет даже в случае непредвиденных ситуаций.

Интеграция nanoCAD ВК 1.0 с программами MS Office



В программе nanoCAD ВК 1.0 реализована возможность импортировать табличные данные (спецификацию оборудования, спецификацию систем водопровода и канализации, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов), полученные в MS Word и MS Excel. Это особенно важно, когда надо передать таблицы сотруднику, на компьютере которого не установлен графический редактор. Пример: выдача задания в виде спецификации оборудования для составления сметы.
