Специализированное программное обеспечение, предназначенное для автоматизации оформления чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР). Программа включает в себя весь функционал nanoCAD СПДС и является независимым приложением.

Задачи, решаемые программой:

• Оформление строительного генерального плана;
• Проектирование временных дорог;
• Проектирование организации дорожного движения;
• Генерация ведомостей и календарных графиков по выполняемым работам и применяемой технике;
• Расчет площади складирования и генерация отчета по расчету;
• Произведение расчетов и генерация отчетов по временному электро- и водоснабжению;
• Подбор строительной техники на основании расчетов и параметров техники;
• Отрисовка двухмерных параметрических видов строительной техники;
• Отрисовка рабочих и опасных зон;
• Экспорт ведомости работ в формат xml, который зачитывается Гранд-Смета.

Менеджер проекта

Менеджер проекта предназначен для организации иерархии производимых работ, задания их объемов, единиц измерения и дат выполнения. Менеджер проекта объединяет большинство инструментов nanoCAD Стройплощадка.

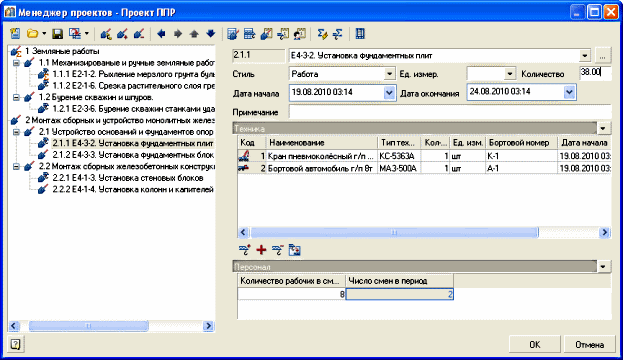

Рис 1. Окно менеджера проекта

С помощью менеджера проекта назначается техника, применяемая для выполнения тех или иных работ.

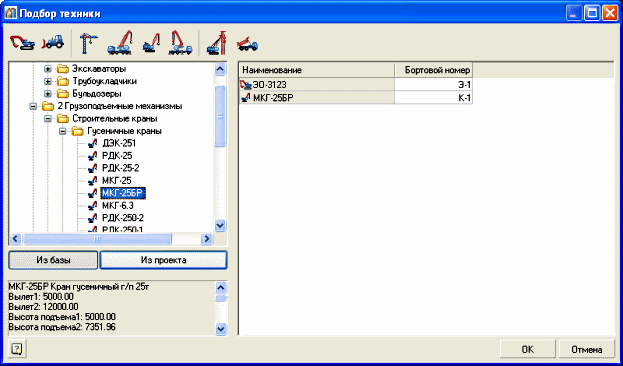

Рис 2. Окно подбора техники

Менеджер проекта имеет инструменты для организации структуры и последовательности работ. Состав работ может назначаться на основании классификатора ЕНиР. Классификатор имеет связь с нормативной системой NormaCS.

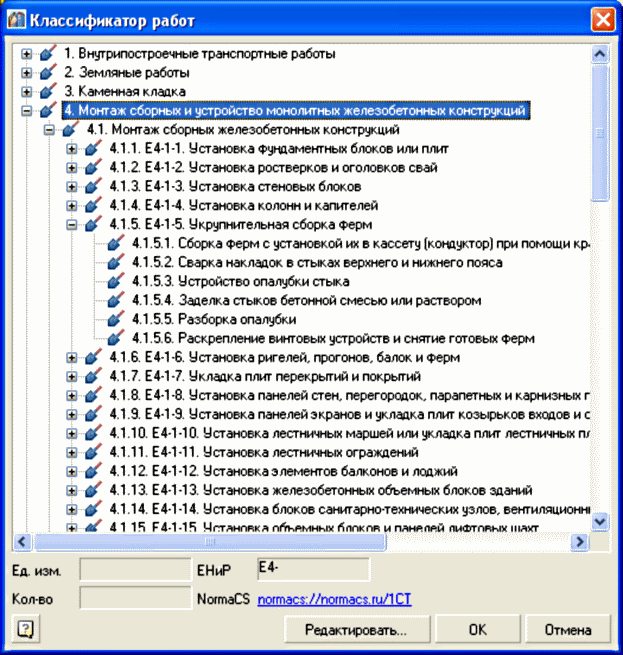

Рис 3. Окно классификатора работ

Расчеты

nanoCAD Стройплощадка предусматривает выполнение расчетов временного электро- и водоснабжения.

Расчет временного электроснабжения производится на основании методики, изложенной в приложении к СНиП 3.01.01–85. Целью расчета является определение суммарной электрической мощности, необходимой для питания основных потребителей строительной площадки.

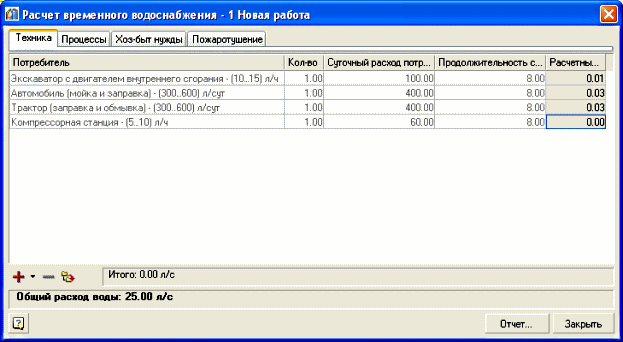

Рис 4. Расчет временного водоснабжения

Целью расчета временного водоснабжения является определение секундного расхода воды, необходимого для обеспечения нужд потребителей строительной площадки.

Генерация отчетов

На основании введенных проектных данных формируются табличные отчеты – ведомость объемов работ, календарный план производства работ, календарные графики потребности в технике и персонале.

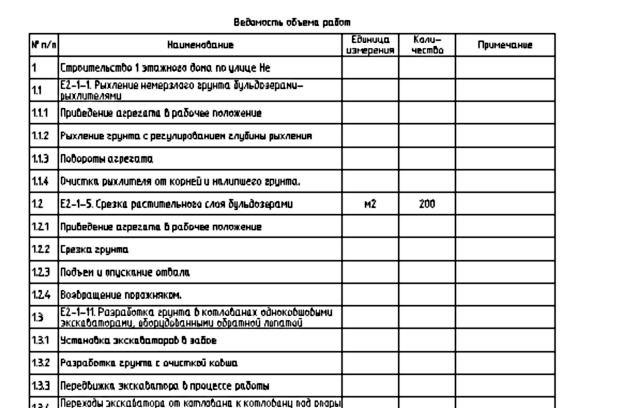

Рис 5. Ведомость объемов работ

Рис 6. Календарный график

Оформление строительного генерального плана

Инструменты оформления строительного генерального плана включают задание контуров следующих объектов:

• Строительная площадка;
• Бытовой городок;
• Стоянка техники;
• Ремонтная зона;
• Мойка колес;
• Складская площадка и объекты складирования;
• Временные, существующие, строящиеся и сносимые здания.

На основании объектов строительного генерального плана генерируются экспликации зданий и сооружений.

Рис 7. Пример оформления стройгенплана

Программа позволяет рассчитывать и отображать на плане опасные и рабочие зоны грузоподъемных механизмов. Расчет производится на основании технических характеристик крана груза, и обновляется при изменении их параметров.

База данных временных зданий и сооружений

Программа позволяет разместить на плане временные здания и сооружения на основании базы данных, содержащей их размеры и технические характеристики.

nanoCAD Стройплощадка содержит базу данных строительных материалов.

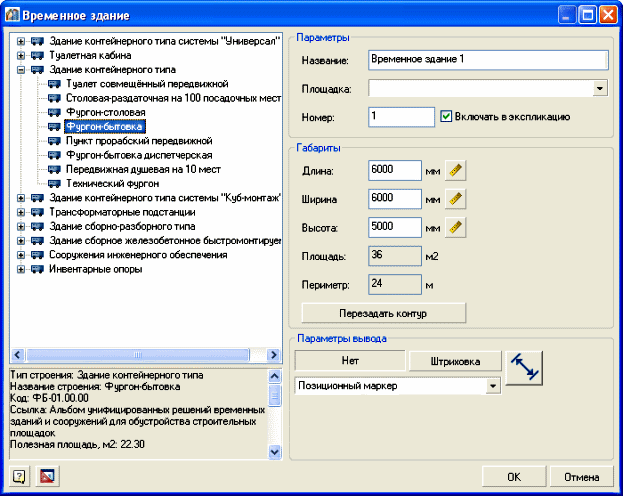

Рис 8. Побор временного здания

Проектирование временных дорог

Проектирование временных подъездных дорог – важная составляющая проекта организации строительства.

nanoCAD Стройплощадка содержит инструменты по проектированию временных и существующих автомобильных, пешеходных дорог.

Объекты дорог на чертеже являются полностью параметрическими. Они могут редактироваться за специальные ручки или через диалоговые окна.

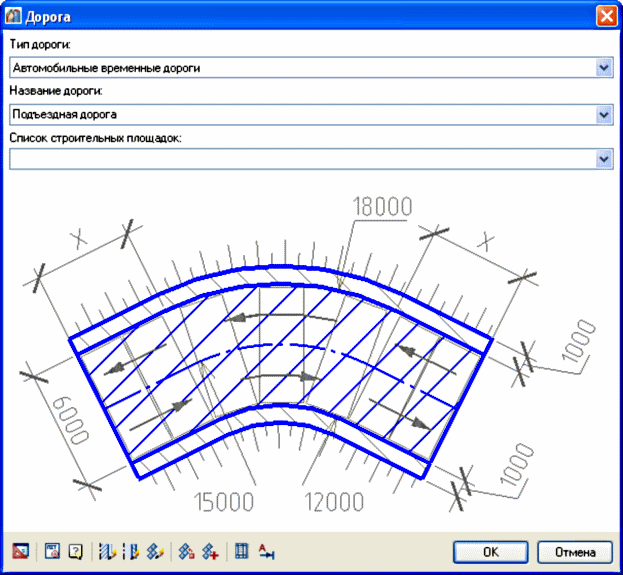

Рис 9. Окно параметров дорог для построения в плане

Программа содержит базу данных дорожных плит и различные схемы раскладки. Автоматически вычисляется расход дорожных плит и сыпучих материалов, необходимых для устройства временной дороги, а также формируется обновляемая спецификация элементов временных дорог.

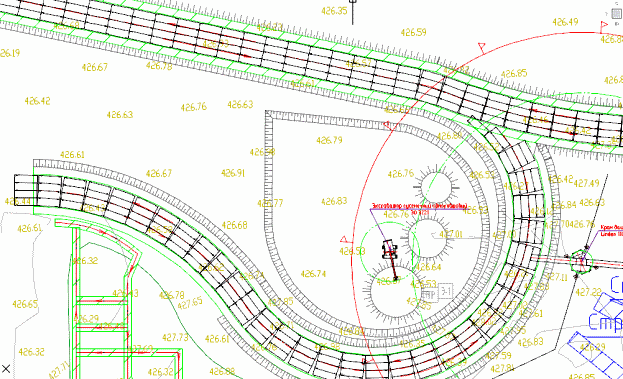

Рис 10. Построение дорог на плане

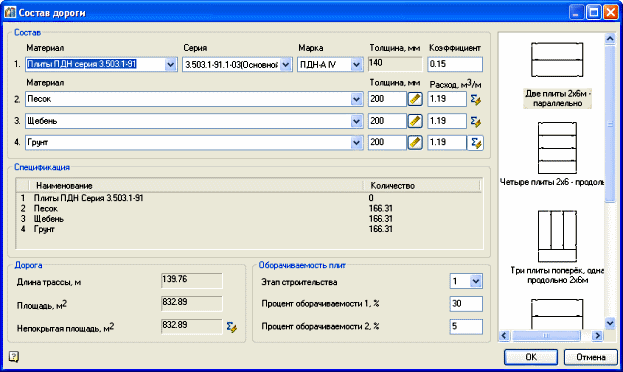

Рис 11. Окно настройки состава дороги для построения сечений

С помощью программы пользователь имеет возможность сформировать сечение временной дороги на основании введенных параметров.

Сечение является параметрически связанным с планом временной дороги.

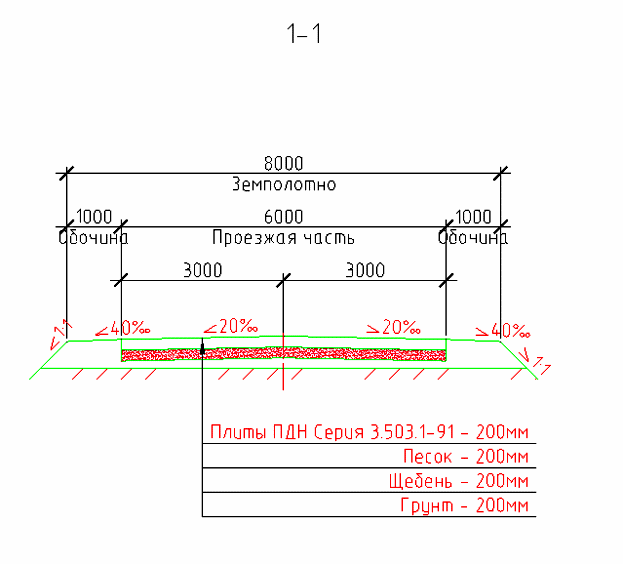

Рис 12. Пример сечения дороги

nanoCAD Стройплощадка включает базу дорожных знаков и знаков безопасности. На основании чертежа строится обновляемая спецификация дорожных знаков.

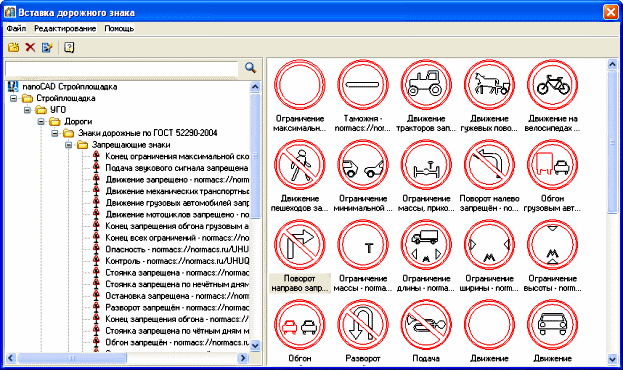

Рис 13. База данных дорожных знаков

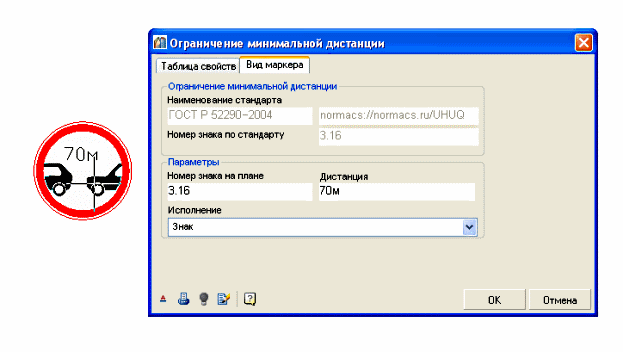

Рис 14. Редактирование обозначения дорожного знака на чертеже

Отрисовка откосов

nanoCAD Стройплощадка предоставляет удобные инструменты отрисовки сложных откосов на плане.

Функция построения откосов обладает следующими возможностями:

• Черчение по полилинии, между полилиниями, обводка контура с помощью инструмента «Магнит»;
• Настройка высоты штриховки и толщины штрихов, типа обозначения укрепления;
• Настройка отображения бровки и подошвы, границ участков;
• Обозначение укрепления;
• Редактирование с помощью панели свойств и за ручки;
• Редактирование направления штриховки;
• Редактирование горизонталей и участков штриховки разного направления;
• Неполная штриховка длинных областей;
• Быстрое обозначение насыпей и котлованов.

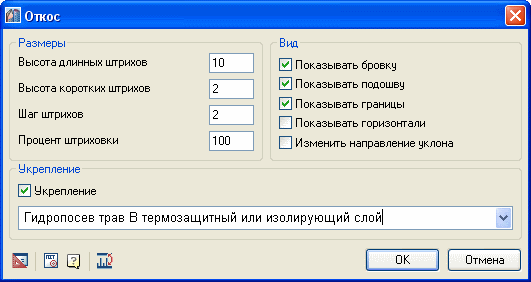

Рис 15. Настройка параметров отрисовки откосов

Линейные и точечные объекты оформления стройгенплана

Программа позволяет проставлять условные обозначения существующих, временных коммуникаций и других линейных объектов:

• Электрические сети и колодцы, распределительные шкафы;
• Сети водоснабжения и канализации, колодцы;
• Противопожарные сети, гидранты, противопожарные щиты;
• Существующие и временные железные дороги;
• ути движения и стоянки строительной техники;
• Местоположение стропальщиков;
• Знаки безопасности и др.

База данных строительной техники

Для оформления чертежей используется база данных строительной техники и условно-графических обозначений.

Подбор грузоподъемных механизмов

Подбор грузоподъемных механизмов осуществляется на основании введенных данных:

• Массы и размеров груза и грузозахватных приспособлений;
• Вылета крюка;
• Высоты подъема груза.

Из базы данных выбираются краны, грузоподъемные характеристики которых удовлетворяют заданным значениям.

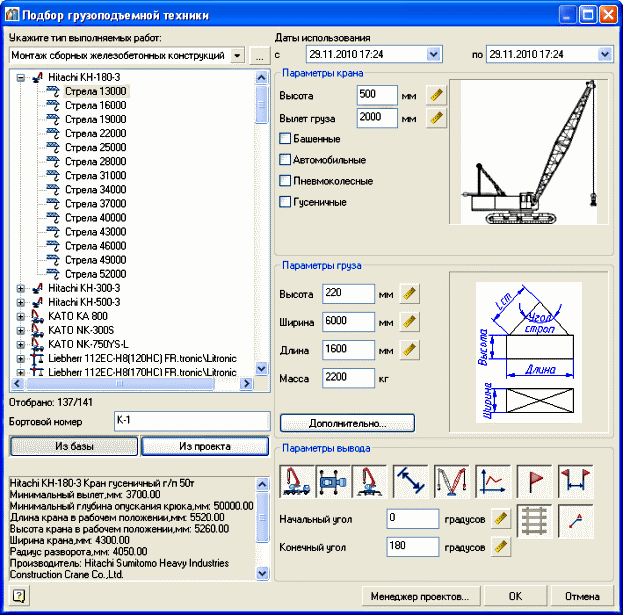

Рис 16. Подбор грузоподъемной техники

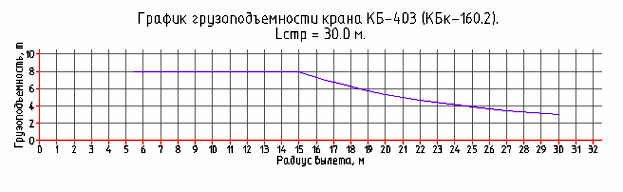

Рис 17. График грузоподъемности крана

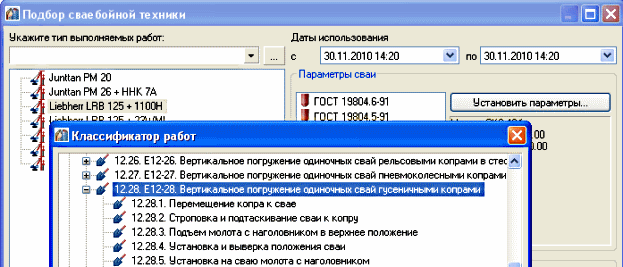

Подбор копров осуществляется на основании выбранного типоразмера свай. Из базы данных выбираются копры, технические характеристики которых позволяют погружать сваи выбранного диаметра и массы.

В базе данных присутствует техника следующих типов:

• Земляные работы
  • Бульдозеры
  • Трубоукладчики
  • Экскаваторы
• Грузоподъемные механизмы
  • Башенные краны
  • Пневмоколесные краны
  • Гусеничные краны
  • Автомобильные краны
• Автомобильные подъемники
• Бетонные работы
  • Автобетоносмесители
  • Автобетононасосы
• Буровая техника
  • Буровые установки
  • Техника для устройства буронабивных свай
• Автомобильный транспорт
  • Автомобильные тягачи
  • Автосамосвалы
  • Бортовые автомобили
  • Полуприцепы-панелевозы
  • Прицепы и полуприцепы общего назначения
  • Прицепы-роспуски
  • Фермо- и балоковозы

Общие характеристики техники

Для всей техники, применяемой в рамках проекта, задаются бортовые номера, наименования выполняемых работ и даты использования.

Рис 18. Назначение техники на выполняемую работу

Все графические виды техники автоматически перестраиваются при изменении параметров. Кроме того, различные виды одного и того же механизма являются связанными на чертеже, изменение одного вида ведет к синхронному изменению всех видов, связанных с ним.

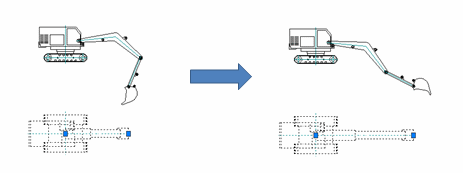

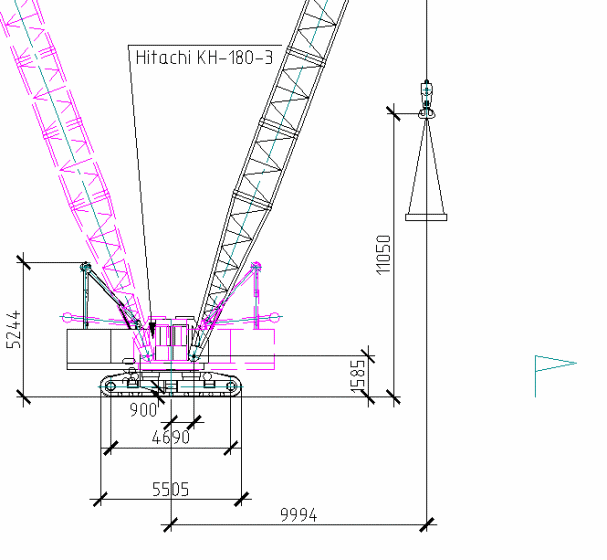

Рис 19. Динамическое изменение видов техники

Графика видов является полностью настраиваемой, включая толщины, типы линий, цвета и слои для создания объектов чертежа. Дополнительно пользователь может управлять вычерчиванием таких графических элементов, как:

• Дополнительных штриховых вылетов стрел;
• Выносок обозначений техники;
• Основных габаритных размеров;
• Масштаба отображения;
• Рабочей и опасной зоны.

Рис 20. Управление отрисовкой графических элементов

Для редактирования графики на чертеже используются базовые инструменты nanoCAD, как графического ядра, – поворот, отражение, перемещение, ручки, динамический выбор, задание параметров с помощью диалога и панели свойств.

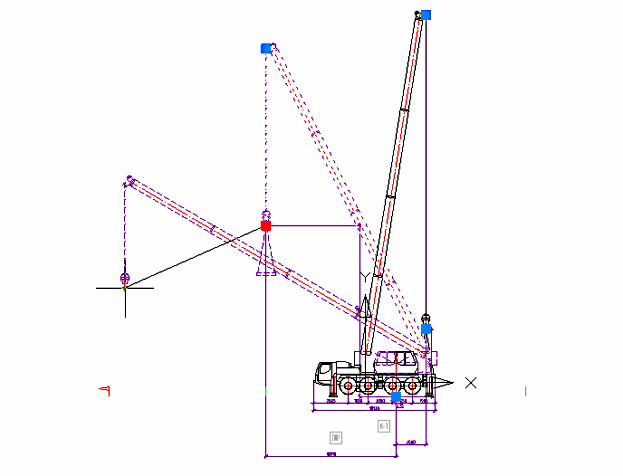

Рис 21. Редактирование графики на чертеже при помощи ручек

nanoCAD Стройплощадка — это уникальный, эффективный и доступный инструмент, позволяющий автоматизировать трудоемкие процессы в подготовке Ваших проектов. Выполняя работы по подготовке ПОС и ППР в nanoCAD Стройплощадка, Вы существенно экономите время, трудозатраты и ресурсы, повышаете качество Вашей проектной документации.
