nanoCAD Схемы

программный продукт nanoCAD Схемы предназначен для автоматизированного построения схем в следующих областях проектирования промышленных и гражданских объектов: электротехника, КИПиА, технологическое проектирование, а также в других областях, требующих построения схем.

Область применения

Функционал программы позволяет инженеру проектировщику сосредоточить внимание на построении самой схемы, осовобоившись от трудоемкой работы: подсчета всего оборудования, изделий, материалов и сведения их в спецификацию или перечень элементов схемы. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD Схемы позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

nanoCAD Схемы позволяет решать следующие задачи:

• выполнение принципиальных электрических схем, в том числе схем цепей вторичной коммутации, принципиальных электрических схем блокировок и сигнализации, принципиальных электрических схем питания, принципиальных электрических монтажных схем и т.д;
• выполнение технологических схем, в том числе схем автоматизации;
• выполнение функциональных и структурных схем, в том числе блок-схем;
• формирование проектной документации.

Основные преимущества nanoCAD Схемы

• Дружественный, интуитивно понятный интерфейс.
• Настраиваемый классификатор параметров (атрибутов).
• Интеллектуальные объекты схемы, обладающие определенным поведением и атрибутивной информацией.
• Наличие навигатора по модели схемы.
• Работа со сборками и иерархическими структурами схемы.
• Средства автоматического (пакетного) распознавания схем по заданным образцам.
• Встроенный модуль редактирования спецификаций.
• Мастер оформления чертежа, позволяющий организовать работу в строгом соответствии с внутренними стандартами предприятия и особенностями конкретного проекта.
• Модуль экспорта данных в формате MS Word, MS Excel, xml.

Организация работы

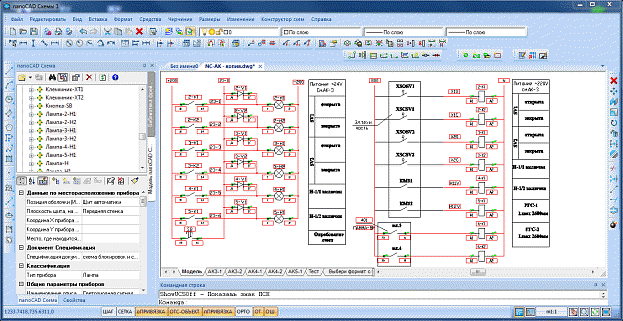

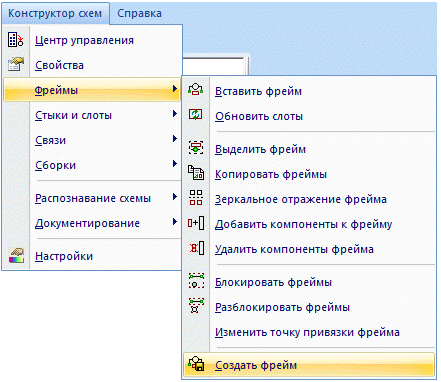

Основное меню программы представлено на иллюстрации:

Работа в программе строится следующим образом:

• с помощью специальных инструментов пользователь nanoCAD Схемы создает схемы, располагая элементы на чертеж и создавая взаимосвязи между элементами;
• пользователь дополняет объекты схем необходимыми параметрами (атрибутами);
• программа автоматически создает модель чертежа, где собраны все объекты схем и их параметры;
• пользователь автоматически получает документы по заранее приготовленным шаблонам вывода;
• пользователь оформляет схемы под требования организации при необходимости.

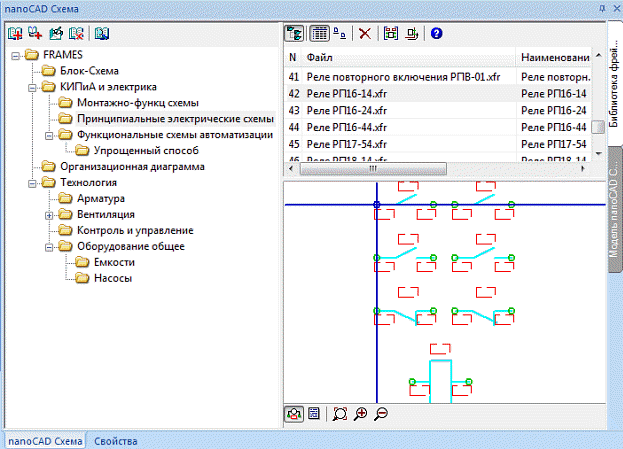

Работа в nanoCAD Схемы начинается с вставки условных графических обозначений (УГО) элементов в чертеж из билиотеки УГО.

Устанавливаются связи между элементами. Элементам и связям присваиваются недостающие проектные данные.

Автоматически формируется модель схемы, служащая основой для получения проектных документов, таблиц, отчетов.

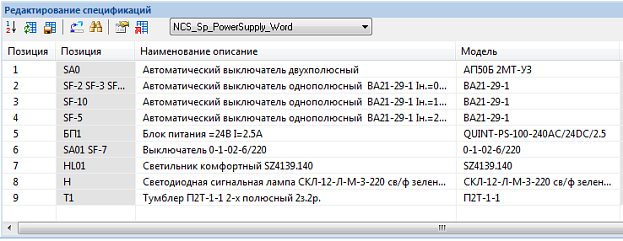

Удобное средство для редактирования и пополнения необходимых проектных данных – Спецификатор. Спецификатор - табличное представление модели схемы по созданным самим пользователем профилям отображения схемы.

Данные, внесенные в спецификаторе, автоматически присваиваются объектам схемы и, наоборот, данные, внесенные непосредственно в схеме, обновляются в спецификаторе.

Распознавание существующих схем

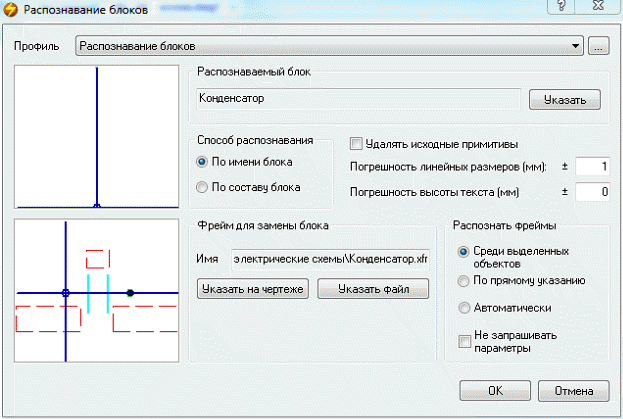

nanoCAD Схемы предусматривает возможность повторного использования наработанных документов и инженерных решений. Встроенные в программу специальные средства распознавания позволяют быстро и эффективно преобразовать существующие чертежи в интеллектуальные объекты nanoCAD Схемы.

Документирование

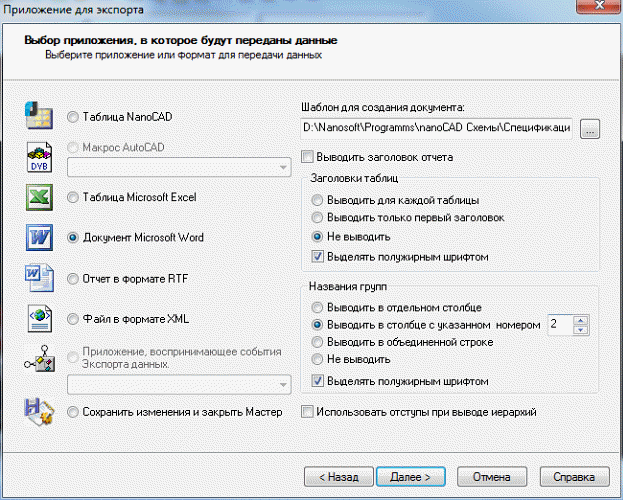

nanoCAD Схемы представляет широкие возможности экспорта данных со схемы в различные приложения. Возможен экспорт в подготовленные заранее шаблоны и таблицы.

По результатам работы в nanoCAD Схемы можно сформировать следующие документы:

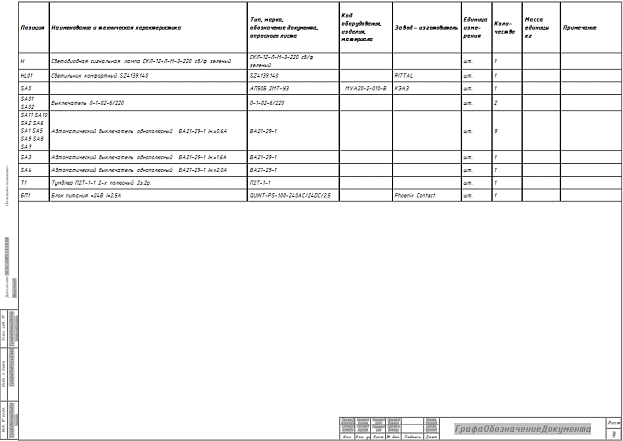

• спецификация оборудования, изделий и материалов;

• перечень элементов схемы;

• а также любые другие таблицы и отчеты.
