СПДС GraphiCS 6.х



СПДС GraphiCS – приложение к AutoCAD, Autodesk Architectural Desktop, предназначенное для оформления рабочих чертежей в строгом соответствии с требованиями СПДС.

Сертификат соответствия № РОСС RU.СП15.Н00040 Госстроя России № 0543013.

Ключевые особенности:

  • строго соответствует требованиям СПДС;
  • выполняет самые рутинные операции по оформлению чертежей, созданию таблиц;
  • предоставляет возможности управления параметрическими объектами;
  • формирует спецификации и отчеты на основе данных чертежа;
  • необходим на каждом рабочем месте, поскольку общие требования к оформлению чертежей одинаковы для всех разделов проектирования;
  • исключительно прост в изучении и применении.

О приложении СПДС GraphiCS

Приложение СПДС GraphiCS, выпускаемое с 2000 года, предоставляет проектировщику возможность автоматизировать отрисовку рутинных и графически насыщенных элементов рабочих чертежей, а также автоматизировать процесс создания спецификаций, ведомостей и таблиц. Производительность труда проектировщика при использовании программы возрастает в несколько раз. Приложение обеспечивает возможности гибкого управления объектами рабочего чертежа, позволяет создать единые рабочие настройки для коллективной работы.

Элементы оформления рабочих чертежей

Для удобства оформления проектной документации графическим обозначениям элементов ГОСТ поставлены в соответствие объекты СПДС, которые сосредоточены на одной двухуровневой панели инструментов.

Главная панель СПДС GraphiCS 4.0

Удобные средства редактирования позволяют пользователю легко менять графическое отображение объекта, соблюдая требования ГОСТ. Все объекты СПДС используют специальный векторный шрифт, соответствующий единой системе конструкторской документации ГОСТ 2.304-81*.

Инструменты на главной панели сгруппированы по назначению:

  • отрисовка отдельных координационных осей, ортогональных и полярных массивов;
  • простановка и выравнивание отметок уровня;
  • отрисовка различных типов выносок (позиционная, гребенчатая, многослойная и т.д.) с возможностью задания в тексте выноски специальных символов, таких как металлопрокат, катет сварного шва, уклоны, прописные и строчные буквы греческого алфавита;
  • простановка обозначений видов, разрезов, сечений; указание технических требований и характеристик; отрисовка линейных, криволинейных линий обрывов и разрывов со скрытием части оборванной или разорванной геометрии;
  • отрисовка граничной штриховки, теплоизоляции, гидроизоляции и границы грунта;
  • простановка неразъемных соединений и отрисовка сварных швов различных типов (угловые, стыковые заводские и монтажные);
  • простановка площади помещения с автоматическим определением ее значения по замкнутому контуру;
  • отрисовка готовых форматов и таблиц по ГОСТ с возможностью их редактирования и создания пользовательских форматов и таблиц.

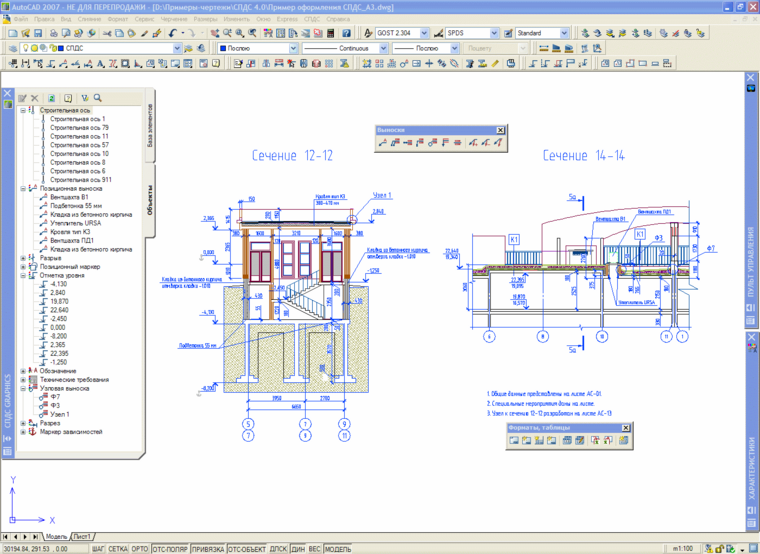

Пример оформления А3

Сервисные функции

Пользовательские настройки

Высокому уровню организации проектных работ способствует наличие на предприятии стандарта по оформлению проектной документации. Инструмент настройки элементов СПДС GraphiCS позволяет автоматически осуществлять контроль соответствия применяемому на предприятии стандарту, а в его отсутствие – нормам системы проектной документации для строительства.

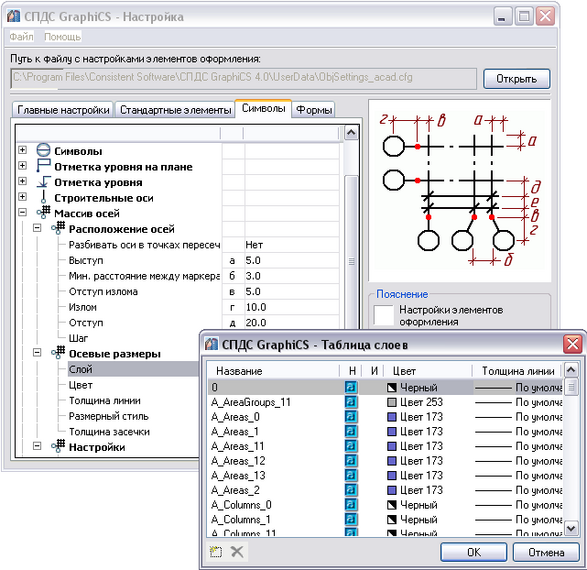

Настройка объектов СПДС

Гибкость настроек позволяет пользователю управлять многими свойствами объектов СПДС:

  • размещением на заданном слое с управлением свойствами последнего, не прибегая к использованию диспетчера слоев AutoCAD;
  • цветом и толщинами линий, отличных от свойств слоя и ГОСТовских значений;
  • характерными размерами;
  • высотой и стилем текста;
  •  специфическими характеристиками объектов.
Масштабирование объектов СПДС

Особенностью чертежей (в большей степени – архитектурно-строительных) является разномасштабное представление фрагментов чертежа. Чтобы упростить оформление, исключить масштабирование изображения конструкции и ее элементов, СПДС GraphiCS использует масштаб элементов оформления чертежа. Ряд масштабов элементов оформления соответствует регламенту масштабов увеличения/уменьшения изображений на чертеже единой системы конструкторской документации ГОСТ 2.302-68*.

Применение масштаба к элементам оформления позволяет избежать создания множества размерных и текстовых стилей.

Изменение масштаба СПДС затрагивает только следующие объекты:

  • объекты оформления СПДС;
  • типы линий AutoCAD;
  • текст и размеры AutoCAD в зависимости от пользовательских настроек.
Менеджер объектов
Для управления параметрическими библиотечными элементами и элементами оформления СПДС предусмотрена инструментальная палитра Менеджер объектов.

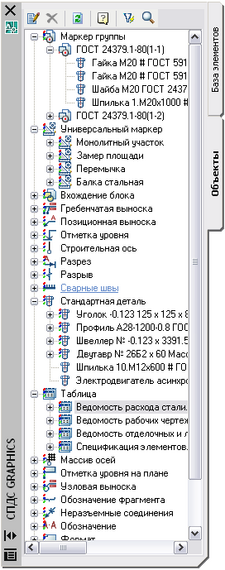

Объекты

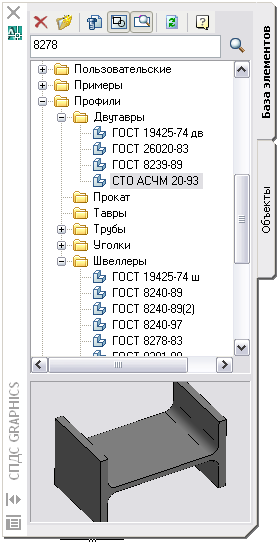

База элементов

Этот вид управления позволяет:

  • произвольно структурировать в базе уже имеющиеся и вновь вводимые объекты;
  • осуществлять управление параметрическими размерами объекта (если таковые имеются) при вставке объекта из библиотеки деталей в чертеж;
  • управлять экранным представлением объекта (изменять отображение объекта в зависимости от проекции, масштаба, исполнения) при вставке его из библиотеки деталей в чертеж;
  • создавать новые библиотеки объектов, импортировать и экспортировать библиотеки или их отдельные структурные части;
  • выбирать из чертежа в структурном «дереве» объекты или группы для дальнейшего редактирования.


Параметрическая библиотека элементов

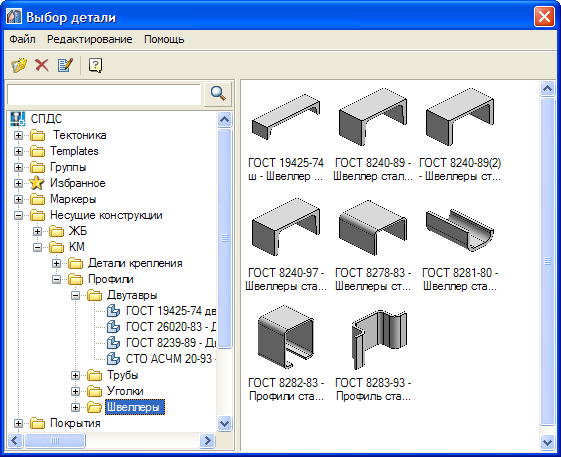

Возможности элементов оформления объектами СПДС расширяет параметрическая библиотека элементов, состоящая из параметрических двумерных объектов. Пользователь может редактировать и пополнять библиотеку, а также создавать собственные объекты.

Библиотека элементов

Возможности работы с библиотечными объектами превосходят возможности инструментария стандартных средств AutoCAD:

  • автоматическое отслеживание проекционных видов;
  • использование таблицы типоразмеров;
  • установка типа экранного отображения в зависимости от значения параметров (например, показ и отключение штриховки);
  • управление степенью детализации.

Размещение библиотеки на едином информационном ресурсе обеспечит возможность работы множества пользователей с единой элементной базой.

Связь графических данных и табличных форм

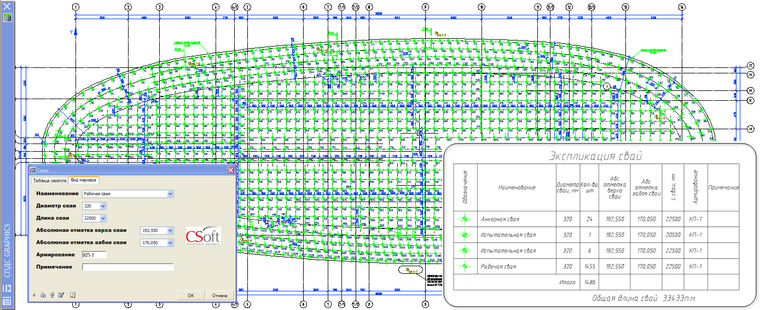

Таблицы СПДС помимо простого удобства в оформлении позволяют пользователю получить табличные данные из графических объектов чертежа.

В таблицу СПДС можно транслировать данные следующих графических объектов чертежа:

  • элементов оформления СПДС;
  • универсального маркера;
  • атрибутов блоков AutoCAD;
  • параметрических элементов.

Изменение свойств графических объектов на чертеже может автоматически обновлять данные в таблице. Менеджер объектов, в свою очередь, позволяет сохранять таблицы с привязанными к чертежу данными и в дальнейшем использовать их в других чертежах.

Связь универсального маркера с таблицей

Новая версия СПДС GraphiCS является уникальным приложением для подготовки проектной документации всех разделов проектирования, одновременно представляя собой инструмент стандартизации работ проектировщиков. СПДС GraphiCS увеличит производительность работ любой проектной организации.
Технические требования

Минимальные требования:

  • Pentium IV
  • Оперативная память 512Mb
