MechaniCS Оборудование 8

Таблицы

• Новый интерфейс
• Новая технология реализации таблиц
• Создание таблиц
  • Визуальное задание количества строк и столбцов
  • Создание автоматически обновляемого отчета на основании выборки объектов
• Загрузка таблиц из файлов tbl, dat, mdb, xls, xlsx, cvs, txt, xml (xHTML)
  • Импорт в таблицу перетаскиванием из проводника
  • Экспорт в dat, tbl, xls, xml


• Редактирование
  • Работа с буфером обмена офисных приложений
  • Поддержка drag and drp при перемещении ячеек, столбцов, строк
  • Заполнение \ копирование ячеек при растягивании диапазона
  • Вызов свойств ячейки жестами мыши
  • Переиндексация формул в ячейках при их перемещении


• Представление числовых данных
  • Выбор точности представления
  • Подавление хвостовых нулей
  • Научное представление больших чисел


• Вписывание содержимого в ячейки
  • Подбор размеров ячейки
  • Подбор высоты шрифта
  • Автоматическое добавление строк


• Вычисление
• Разделы таблицы
  • Данные
  • Отчеты, заголовки и колонтитулы отчетов
  • Колонтитулы
  • Возможность создание нескольких разделов данных и отчетов


• Построение отчетов по составу чертежа
  • Создание шаблонов отчетов
  • Группировка и объединение
    • По нескольким столбцам
    • Последовательная
    • Вертикальная группировка
    • Поддержка пользовательских сортировок
• Копирование \ растягивание масштабирование таблиц средствами платформы

Редактор формул

• Поддержка абсолютных и относительных адресов ячеек
• Арифметика
  • Пользовательские и встроенные переменные
  • Математические операции
  • Логические операции (Iff, exist, select)
  • Преобразование типов
  • Относительные ссылки на ячейки
  • Использование свойств объектов чертежа
  • Операции над ячейками
    • Объединение
    • Установка высоты строки
    • Вставка геометрии и задание ее свойств


• Использование шаблонов функций и их настройка
• Быстрая селекция функций и свойств объектов
• Визуальное отображение и редактирование арифметических выражений

Интеллектуальные ручки элементов оформления

• Ручки изменения геометрии объектов
  • Обозначение вида \ разреза
  • Выноски
  • Обозначение уклона
  • Сварной катет
  • Обозначение сварки \ неразъемные соединения
  • Обозначение шероховатости
  • Заливка отверстий
  • Сварной шов
  • Таблицы
  • Форматы


• Ручки произведения операций над объектами
  • Добавление выносных линий
• Ручки задания типов отрисовки объектов
  • Обрывы
  • Сварные швы
  • Форматы
  • Заливка отверстий
  • Маркировка и клеймение
• Ручки выравнивания текста для выносок
• Ручки зеркалирования
  • Выносок
  • Сварных швов
  • Обозначения неразъемных
  • Обозначения шероховатости
• Ручки выбора типа стрелок

Мастер проектирования трубопроводов (MechaniCS Оборудование)

• Шаг 1
  • Индивидуальное задание параметров трубы для генерации трехмерной модели (материал, способ изготовления и т.д.)


• Шаг 2
  • Режимы отмены \ повтора при создании и редактировании трассы
  • Механизм визуального выбора плоскости и оси построения участка трассы
  • Возможность редактирования начального положения трассы
  • Редактирование угловых размеров
    • Режим сохранения конечных точек угла
    • Режим сохранения центральной точки угла
  • Редактирование размеров дуговых участков
  • Включается динамическая подсветка нового положения трассы при редактировании размеров
  • Реализована возможность добавления и удаления сгиба на трассе
  • Реализована возможность разбиения и объединения участков трассы


• Шаг 3
  • Выборочное обновление трехмерной модели трубопровода
  • Ручное задание типоразмера и пользовательских параметров генерируемой арматуры трубопроводов (материал, ряд, исполнение и т.п.)
  • Возможность ручного редактирования индивидуальных фитингов, сгенерированных на трубопроводе.


• Инструменты проектирования сборно-сварных отводов \ угловых стыков труб
  • Поддержка типизированных шаблонов 2х-, 3х-, 4х-секционных отводов
  • Генерация отвода, как подсборки Inventor
  • Проектирование пользовательских отводов
    • Задание количества секций
    • Задание радиуса отвода, диаметра трубы, толщины стенки, общего угла отвода, углов секций, углов подрезки труб
    • Автоматический пересчет параметров отвода в соответствии с условиями проектирования
    • Предварительный трехмерный просмотр отвода в диалоге проектирования
    • Автоматическая генерация трехмерной модели отвода на трассе
    • Возможность редактирования созданного отвода


• Проектирование стыков труб
  • Задание типа стыка – простой, с накладкой, с вкладышем, с развальцовкой
  • Автоматическая генерация трехмерной модели стыка в соответствии с заданными параметрами


• Проектирование фланцевых соединений в среде мастера проектирования трубопроводов
• Проектирование врезки труб
  • Выбор различных вариантов врезки
  • Задание параметров генерации деталей
  • Интеграция с мастером проектирования трубопроводов
  • Использование общих принципов образмеривания врезки и генерации трехмерных деталей с инструментами проектирования сосудов и аппаратов.

Мастер проектирования фланцевых соединений (MechaniCS Оборудование)

• Реализация основных типов уплотнительных поверхностей
  • Шип-паз
  • Выступ-впадина
  • Под прокладку восьмиугольного сечения
  • Под линзовую прокладку
• Выбор состава соединения на основании БД фланцев
  • Автоматический подбор номенклатуры соединения на основании выбранного типа уплотнительной поверхности


• Динамическая отрисовка предварительного просмотра фланцевого соединения
• Единый диалог для проектирования различных типов соединений
  • Аппаратных фланцев
  • Трубных фланцев
  • Сварных штуцеров


• Задание параметров фланцев с помощью таблицы параметров на основании типоразмеров в БД стандартных изделий
• Автоматическая генерация резьбовых соединений на основании шаблонов
  • Выбор вариантов генерации крепежных соединений


• Сохранение шаблонов фланцевых соединений в БД для последующего использования
• Проектирование сварных фланцевых штуцеров
• Генерация трехмерных моделей фланцев с подрезкой, труб \ обечаек, установкой сборочных зависимостей.
• Редактирование фланцевых соединений
  • Изменение типа уплотнительной поверхности
  • Изменение состава соединения
  • Задание параметров соединения
• Интеграция мастера проектирования фланцевых соединений с мастером проектирования трубопроводов и инструментами врезки штуцера

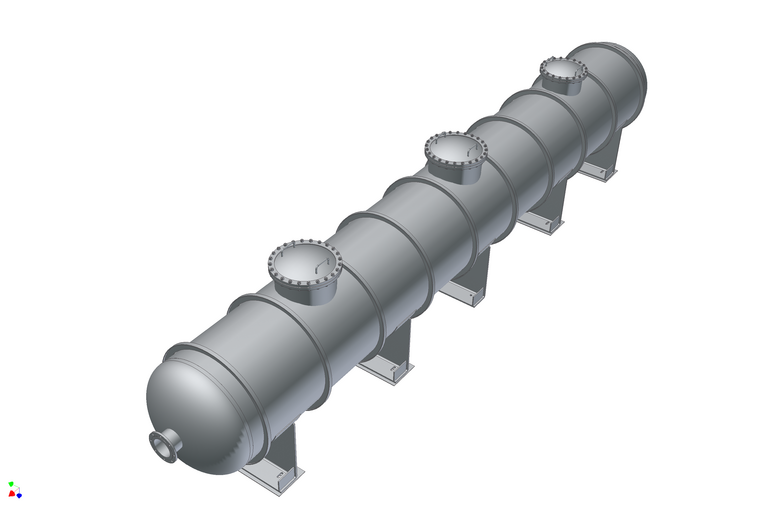

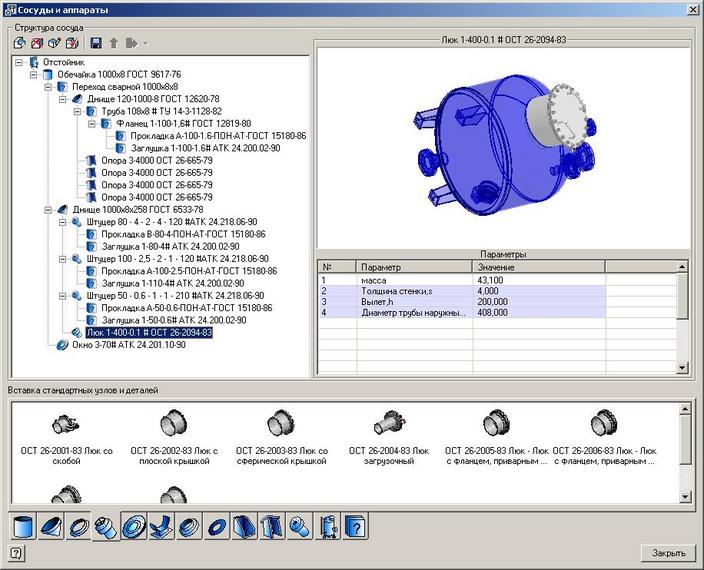

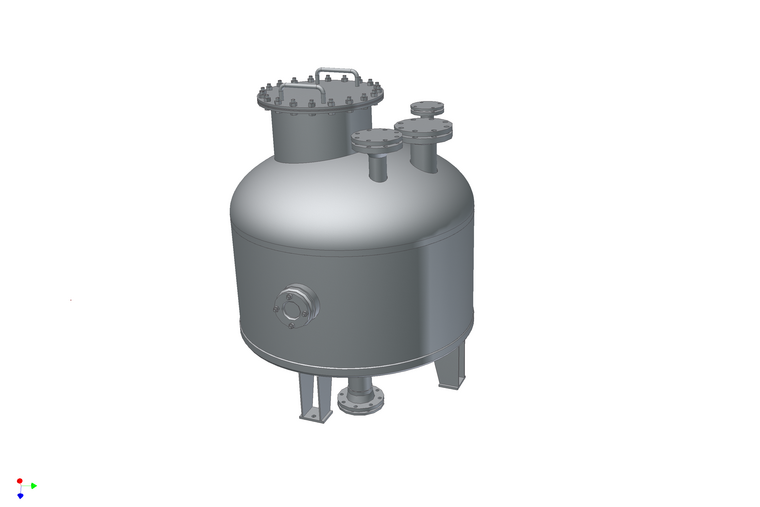

Сосуды и аппараты (MechaniCS Оборудование)

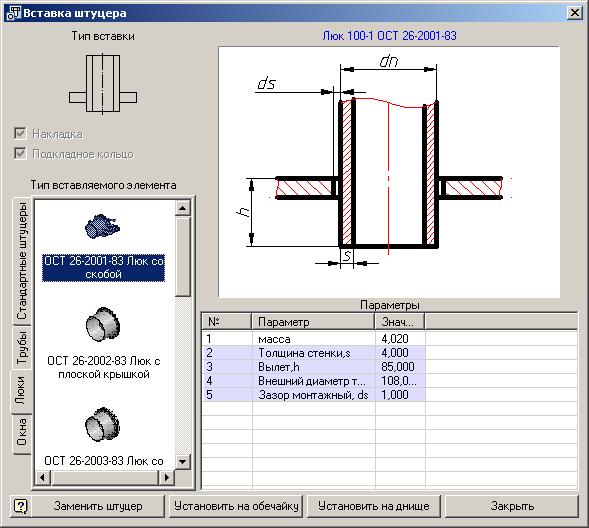

• Реализована фильтрация врезаемых элементов по диаметру и давлению в диалоге выбора штуцера

Маркеры

• Реализовано управление формами в маркерах
• Добавлена возможность реализовывать множественные графические представления (виды) в маркерах
• Добавлены функции Save|Save As в маркерах

Группы

• Включена поддержка отражений стандартных деталей
  • Автоматическое обновление связанных видов одной и той же детали

Утилита конфигурации

• Разрешен доступ к базам *.mcs из утилиты конфигурации
• Диалог список пользователей – добавлен поиск, упорядочивание пользователей по атрибутам
• Добавлена возможность выбора сразу нескольких файлов при импорте в базу

Инсталляция

• Поддержка AutCAD 2010
• Поддержка Inventr 2010
• Интерфейс в виде ленты для AutCAD 2010
• Добавлена возможность копировать пользовательские файлы настроек из папки lcal в дистрибутиве приложения

Стандартные объекты БД

• Объекты БД теперь умеют маскировать (wipeut) геометрию, находящуюся под их контуром подавления
• Реализован пользовательский ввод при выборе размеров стандартных

Быстрый выбор

• Реализован выбор объектов по сохранённому фильтру быстрой селекции
• Новая опция в Быстром выборе "Не содержит" — UnLike

Допуск формы и расположения

• Добавлена возможность вставки буквы двойным кликом из диалога "Проставленные буквы"
• Добавлена команда "Копировать свойства" в диалог редактирования допуска

Технические требования и технические характеристики

• Включен поиск/замена для ТТ

Прочие изменения

• Редактирование по месту — Реализовано перемещение курсора по левому клику мыши, выделение текста мышью с shift
• Обозначение уклона ставится по нажатию Enter\пробел, также как и шероховатость
