ElectriCS

САПР ElectriCS предназначена для проектирования электрооборудования, применяемого в различных отраслях промышленности.

САПР ElectriCS 6 с успехом применяется в авиастроении, общем и транспортном машиностроении, станкостроении и приборостроении.

• Интеллектуальность системы основана на реализации современных технологий проектирования, связи с другими CAD-системами, применении различных баз элементов предметной области.
• Большинство операций в системе ElectriCS 6 выполняется в автоматическом или полуавтоматическом режиме, что обеспечивает значительное повышение производительности труда схемотехников, конструкторов и монтажников.
•  Обеспечено высокое качество проектной документации и ее соответствие требованиям ЕСКД. Пользователям предоставляются разнообразные возможности настройки системы.
• Осуществляются постоянное развитие системы, техническая поддержка, помощь в адаптации к отраслевым особенностям. Предоставляется набор вспомогательных материалов для быстрого освоения системы.

Основные возможности ElectriCS 6

• поддержка работы с несколькими группами проектов;
• создание множества конструктивных оболочек в проекте (шкафы, панели, блоки, узлы и т.п.), сквозное управление основными надписями в схемах и документах проекта;
• настройка системы под требования пользователя и полный контроль системы над проектом при одновременной работе нескольких пользователей;

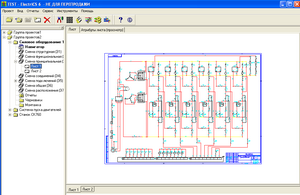

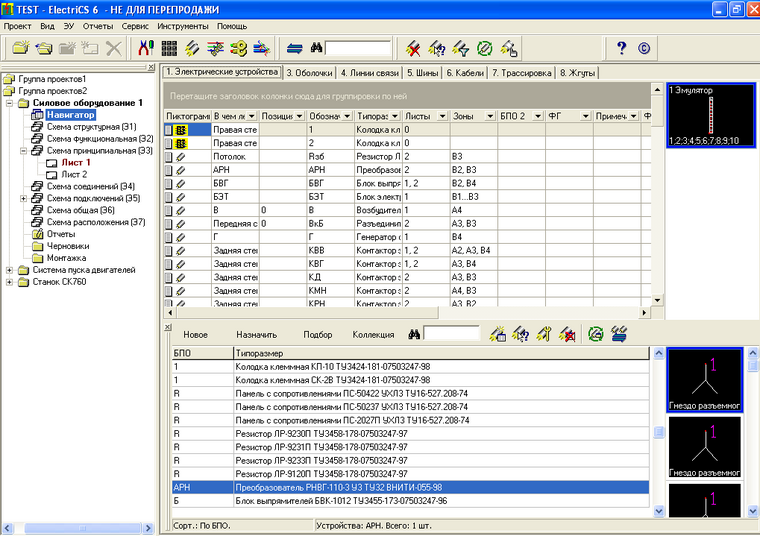

• удобные решения для фильтрации, сортировки и поиска устройств и линий связи;
• создание/сохранение/загрузка пользовательских фильтров таблиц;

• поддержка баз электрических устройств (дополнительно – связь с электронными каталогами института «Информэлектро»), библиотеки условно-графических обозначений, баз проводов, наконечников, кабелей;
• база электрических устройств подготовлена к работе с большими объемами данных: имеются рубрикатор и универсальная система поиска, в том числе по структуре устройства или его техническим характеристикам;

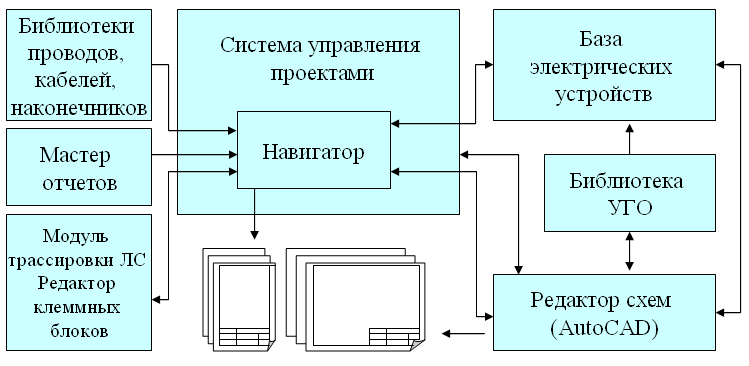

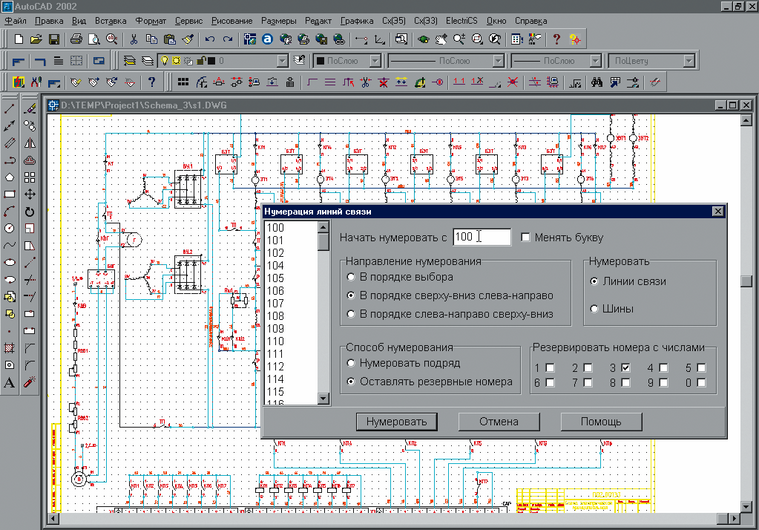

• высокий уровень автоматизации при создании всех видов схем в Редакторе схем, использующем технологию ObjectARX и являющемся интегрированным приложением к AutoCAD; настройка зон листов схем;

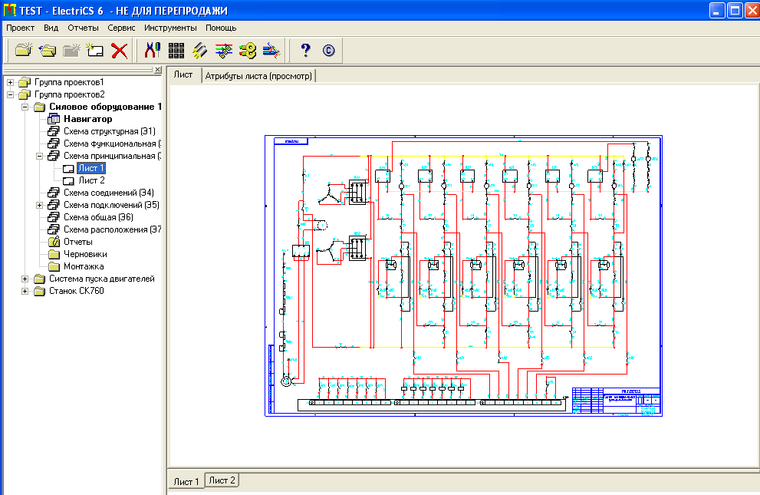

• расширенное представление и обозначение элементов принципиальной схемы (с их динамической трансляцией в табличное представление) и схемы подключений устройств; простой механизм их редактирования;
• проектирование от схемы к определению электрических устройств и наоборот, внесение электрических устройств в Навигатор проекта до создания принципиальной схемы – с последующей выборкой элементов этих устройств в схему;
• поддержка составных устройств и функциональных групп;
• форматирование линий связи на принципиальной схеме;

• эмулятор схемы для введения в проект устройств и линий связи без их размещения в принципиальной схеме или вообще без создания схемы;
• автоматическая трассировка линий связи и внешних соединений с возможностью их ручной корректировки, врезка клеммников, определение транзитных связей;
• определение скруток проводов, жгутов;

• построение контактных групп, автоматическое определение проводов и наконечников проводов;
• возможность формирования на одном листе схемы подключений различных типов схем аппаратов с автоматическим определением и простановкой адресов;
• настройка и осуществление контроля ошибок;
• создание конструкторских чертежей панелей и шкафов управления;
• разработка (с помощью встроенного Генератора отчетов) проектной табличной документации в AutoCAD или Microsoft Word по стандартным формам;
• открытость структуры таблиц данных и возможность использования стандартных средств языка структурированных запросов SQL, позволяющие разрабатывать и получать практически любые виды выходных документов по запросам подразделений предприятия;
• передача/получение в Unigraphics данных об устройствах и связях для создания твердотельной модели изделия, содержащего электрооборудование;
• поддержка AutoCAD 2007/2008/2009, AutoCAD LT 2005/2006/.
