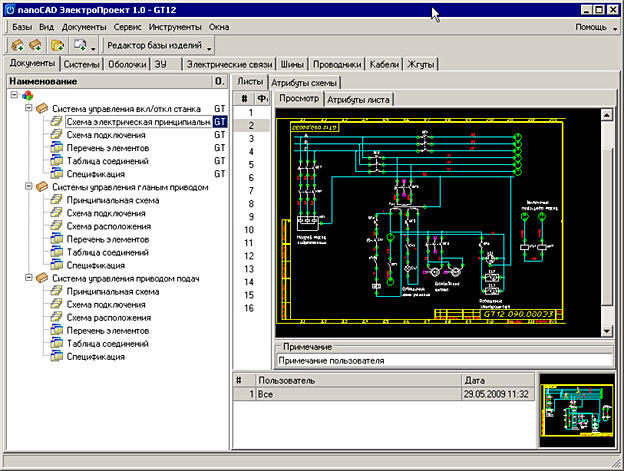

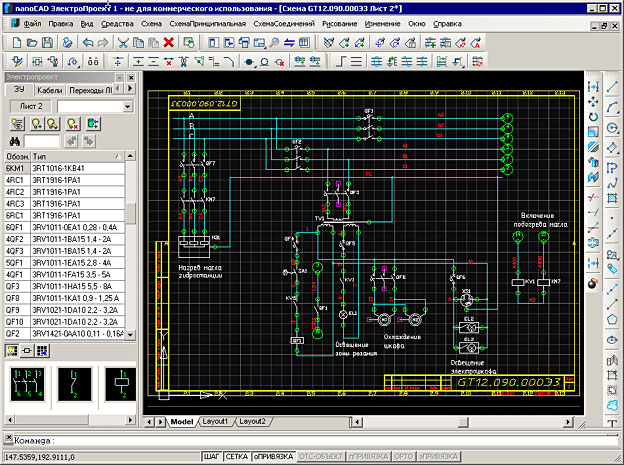

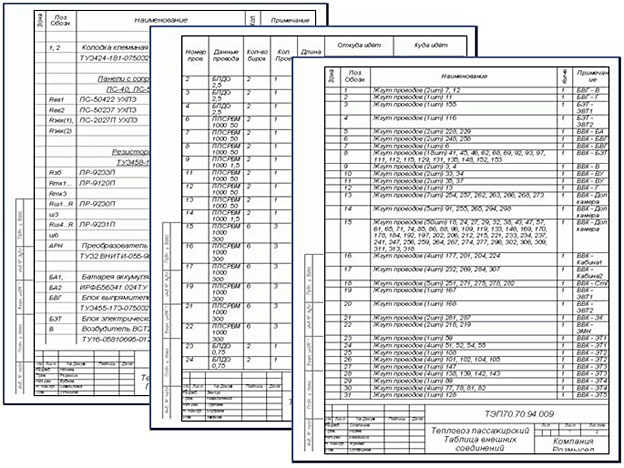

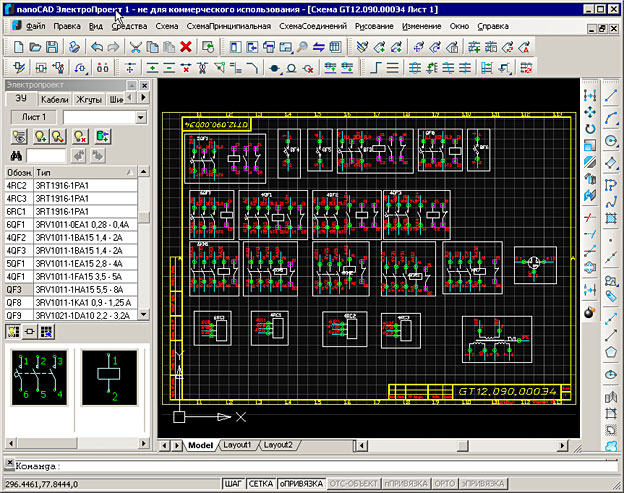

nanoCAD ЭлектроПроектОбласть примененияСистема автоматизированного проектирования nanoCAD ЭлектроПроект предназначена для выполнения проектов электрооборудования изделий общего машиностроения, авиации, судостроения, приборостроения, станкостроения, железнодорожного подвижного состава, может применяться для проектирования электрооборудования в энергетике. nanoCAD ЭлектроПроект обеспечивает разработку принципиальной схемы, автоматизирует процесс разработки монтажных решений электрооборудования, позволяет создавать в полуавтоматическом режиме схему соединений/подключений, осуществляет автоматическое формирование проектной и монтажной документации. Поддерживается сопровождение модели электрооборудования изделия в производстве. nanoCAD ЭлектроПроект предназначен для сетевой работы, над одним проектом может одновременно работать команда конструкторов. Возможна эксплуатация программы и в локальном варианте. Разработка принципиальной схемыnanoCAD ЭлектроПроект имеет собственный графический редактор, работающий с файлами формата DWG, что обеспечивает совместимость программы с известной системой проектирования AutoCAD. Существует два режима работы с графическим редактором: построение схемы на основе существующей цифровой модели и создание цифровой модели путем разработки принципиальной схемы.  Традиционный способ разработки принципиальной схемы средствами графического редактора возможен благодаря богатому выбору инструментов для создания электрических устройств, электрических связей, шин, оформления схемы. При создании схемы все создаваемые объекты сохраняются в единой базе данных и сразу становятся доступными коллегам по проекту. По мере выполнения проекта, используя данные базы, можно формировать проектную документацию в формате приложений MS Office или на поле чертежа схемы. Предусмотрено и формирование модели электрооборудования без применения графического редактора. Данные для цифровой модели могут быть получены от субподрядчиков в виде таблиц соединений, из существующих "бумажных" архивов схем (разработчики программы nanoCAD ЭлектроПроект готовы совершенствовать такие технологии). После ввода данных принципиальная схема строится так: условные графические обозначения элементов электрических устройств перемещаются с помощью мыши в схему, при этом все электрические связи и кабели строятся автоматически.  Автоматизация процессов разработки монтажа электрооборудованияСоздание принципиальной схемы подразумевает только разработку принципа работы электрооборудования. Далее конструктору предстоит работа по размещению электрических устройств, прокладке проводов по шкафам и изделию в целом, определение соединительных элементов, клеммников, кабелей, жгутов. Для решения подобных задач nanoCAD ЭлектроПроект располагает соответствующими программными средствами. Подобный функционал может существенно различаться в зависимости от конкретных отраслей промышленности, поэтому в nanoCAD ЭлектроПроект реализована технология подгружаемых модулей программы. Конструктор может сам сформировать необходимый ему инструментарий. Дополнив модель электрооборудования монтажными компонентами (шкафами, клеммниками, соединительными элементами, кабелями и жгутами), можно создавать схемы соединений, таблицы соединений или подключений. Формирование адресов подключений, отрисовка проводов и кабелей осуществляются в автоматическом режиме. Схемы соединений/подключений интерактивны. При внесении изменений в принципиальную схему соответствующие изменения в схемах соединений осуществляются автоматически. Система проверки ошибок проинформирует о компонентах, не отображенных на схеме.  Получение сопроводительных документовРасполагая детальной моделью электрооборудования, организованной как реляционная база данных, можно получить любой сопроводительный документ. В стандартном комплекте поставляются типовые отчеты, позволяющие генерировать перечни элементов, таблицы соединений, материальные ведомости. Модульные решения nanoCAD ЭлектроПроект позволяют разработать под заказ любой вид отчета для самых различных задач и разных форматов. Очень эффективна возможность получать подобные специфичные отчеты для монтажа электрооборудования в цехе. При наличии хорошо продуманного документа перестает быть трудноразрешимой проблемой даже недостаточная квалификация монтажников.  Контроль конструкторских ошибокКонтроль конструкторских ошибок обеспечивается соответствующей утилитой. В стандартную поставку включен инструмент, который позволяет обнаружить большинство типичных ошибок конструктора. Программное обеспечение построено таким образом, что инструменты проверки ошибок можно разрабатывать под заказ, в виде отдельных модулей.  Построение проектной документацииСистема управления документами, реализованная в nanoCAD ЭлектроПроект, поддерживает дерево проектной документации и позволяет создавать документы по заданным правилам. При изменении документов сохраняется история каждого из них. Для каждого уровня документов можно настроить атрибуты, которые могут отображаться в графическом редакторе (основная надпись). Обеспечивается автоматическое обозначение документов при их создании. Часть документов формируется автоматически. Для этого существует набор подключаемых модулей программы – отчеты. База покупных изделий и материаловnanoCAD ЭлектроПроект имеет развитую систему сопровождения базы покупных изделий и материалов. Поддерживаются такие виды изделий, как электрические устройства, провода, кабели, сопутствующие изделия. Каждый вид изделий можно классифицировать по типам. Всем изделиям присваиваются строка заказа, поставщик, набор необходимых технических характеристик, чертежи для графического редактора, применяемость, описание в любом формате (PDF, DOC и т.п.). Для электрических устройств описываются элементы, условные графические обозначения, клеммы, встроенные перемычки, блочные части разъемов. Поддерживается описание сопряженных электрических устройств (ответные части разъемов, раздельно поставляемые модули и т.п.). Кабели описываются как дерево, что позволяет описывать кабели сложной структуры. База содержит вспомогательные библиотеки для описания изделий:

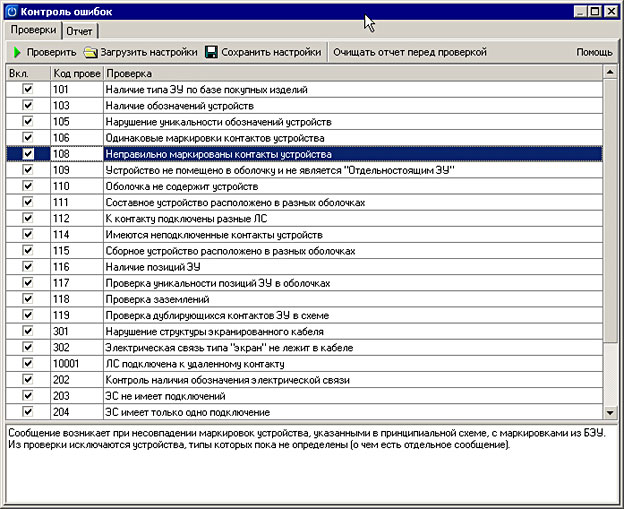

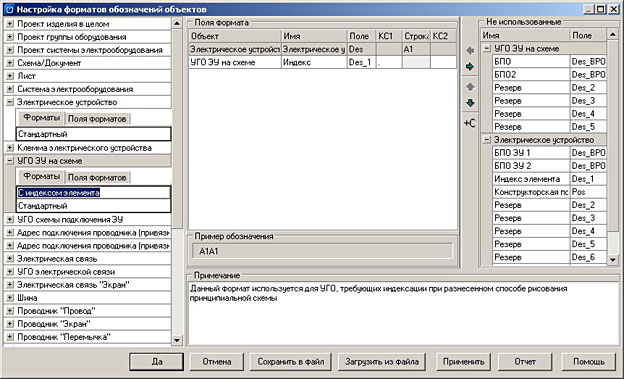

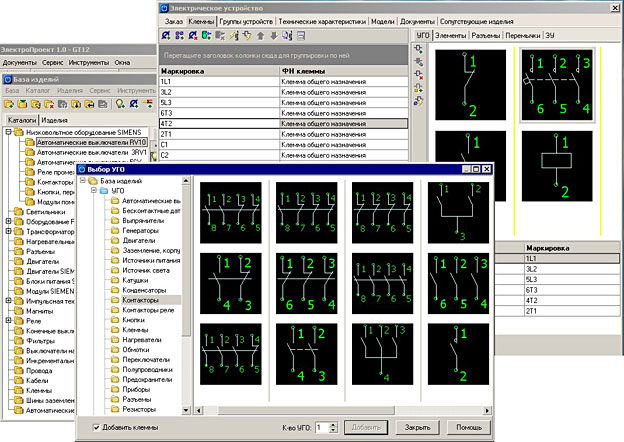

Все библиотеки и классификаторы оснащены развитым инструментом для их использования и доступны для редактирования. Поставляется база покупных изделий и материалов наиболее известных поставщиков, на май 2009 года ее объем составлял 50 000 компонентов. Обновления базы бесплатно доступны в течение года пользователям, которые приобрели абонемент nanoCAD ЭлектроПроект.  Система обозначений объектов электрооборудованияПри подборе программного обеспечения все разработчики электрооборудования сталкиваются с проблемами, связанными с формированием обозначений объектов электрооборудования. nanoCAD ЭлектроПроект имеет гибкую систему настройки правил обозначений компонентов электрооборудования. Программа не ориентирована на конкретные стандарты и настраивается под любые стандарты проектирования. Вы сможете настроить любые форматы обозначений, а при необходимости даже перенастроить их в уже готовом проекте.  Расширение функционала программного обеспеченияnanoCAD ЭлектроПроект состоит из ядра программного обеспечения с минимальным набором стандартных функций редактирования модели электрооборудования и проектной документации («Навигатор», система управления базой покупных изделий и материалов, модуль графического редактора). Остальной функционал nanoCAD ЭлектроПроект реализован в виде отдельных модулей программы, которые разрабатываются с учетом специфики той или иной отрасли машиностроения и выполняют разнообразные задачи автоматизации проектирования.Модули доступны для загрузки после приобретения абонемента. Разработчики постоянно расширяют функционал nanoCAD ЭлектроПроект и выкладывают для загрузки новые модули. За отдельную плату можно заказать разработку модуля под конкретные задачи производства. Принцип модульности программного обеспечения nanoCAD ЭлектроПроект позволяет без переработки ядра программы разрабатывать специфичный функционал. В настоящее время доступны следующие модули:
