nanoCAD Механика



Универсальная двумерная графическая система, предназначенная для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, инженерного анализа, расчета размерных цепей.

Область применения

nanoCAD Механика предоставляет широкие возможности в области автоматизации проектно-конструкторских работ в различных отраслях промышленности. Система обладает всеми необходимыми средствами для проектирования машиностроительных объектов. В распоряжении пользователей – детали машин, механизмов и систем по стандарту ГОСТ и унифицированные компоненты, а также возможность выполнять инженерные расчеты с отображением результатов на модели, оформлять чертежи по ЕСКД и многое другое.

nanoCAD Механика может использоваться как дополнение для любой системы 3D-моделирования с целью оформления проекций чертежей по ЕСКД, так и в качестве самостоятельного продукта, полностью охватывающего задачи 2D-проектирования и выпуска документации.

Система изначально ориентирована на полную поддержку стандартов ЕСКД. При этом она обладает возможностью гибкой настройки на стандарты предприятия или другие национальные стандарты.

Средства импорта/экспорта графических документов (nanoCAD Механика полностью поддерживает форматы DXF и DWG) позволяют организовать обмен данными со смежниками и заказчиками, использующими любые чертежно-графические системы.

САПР nanoCAD Механика включает типовой набор инструментов двумерного проектирования машиностроительных объектов:

  • продуманный и удобный интерфейс, обеспечивающий быстрый переход с других САПР или от бумажного проектирования;
  • поддержка многолистовых чертежей;
  • разнообразные способы и режимы построения графических примитивов и условных обозначений (в том числе ортогональное черчение, объектная привязка и др.);
  • управление порядком отрисовки и наложения графических объектов;
  • стандартные и пользовательские типы линий, виды штриховок, начертания шрифтов;
  • многочисленные способы простановки размеров и технологических обозначений;
  • автоподбор допусков и отклонений;
  • автоматизированный нормоконтроль текстовых обозначений;
  • быстрый доступ к типовым текстам и обозначениям;
  • встроенный текстовый редактор с проверкой правописания;
  • встроенный табличный редактор.

Все детали общей конструкторско-технологической базы обладают интеллектом и являются объектно-зависимыми. При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их значениями в базе. Такая технология — мощный инструмент многовариантного проектирования, залог повышения качества выпускаемых проектов.

Продукт прост и понятен в освоении. Приступить к его использованию вы можете буквально сразу после его установки.

Ядро системы

  • Независимое Windows-приложение;
  • Простой и привычный интерфейс;
  • Классический набор команд, необходимый для качественной подготовки проектной документации.

Проектирование сборочных и рабочих чертежей деталей

Стандартные средства проектирования

  • Линии вспомогательных построений.
  • Прямоугольные, круговые и комбинированные массивы с заполнением контура.
  • Использование текстовых полей в средствах оформления чертежа и стандартных деталях для автозаполнения свойств.

Проектирование элементов передач

  • Валы.
  • Шаблоны подшипниковых узлов. Шаблоны — это группа деталей с наложенными на них параметрическими и сборочными зависимостями. Геометрия деталей в шаблоне зависит от значений их параметров в базе, размеров связанных деталей, а также от результатов расчетов (например, для зубчатых колес).

Библиотека стандартных и унифицированных элементов

  • Детали крепления.
  • Пружины.
  • Детали валов и подшипниковых опор.
  • Арматура трубопроводов по внутреннему и наружному конусу.

Проектирование зубчатых зацеплений

  • Уникальная технология проектирования цилиндрических и конических зубчатых зацеплений и их оптимизация по результатам расчета непосредственно на чертеже. Предоставление полного отчета с формулами и ссылками на страницы ГОСТ.

Трубопроводы и гидропневмоэлементы арматуры

  • Автоматическое соединение элементов арматуры трубопроводом.
  • Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода.
  • Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных.
  • Поддержка трубопроводов по наружному и по внутреннему конусу.
  • Автоматическая врезка элементов арматуры в трубопроводы.

Оформление проекций чертежей по ЕСКД

  • Автоматизированный конструкторский нормоконтроль. Автоматическая сортировка буквенных обозначений, автоматический подсчет количества сварных швов, ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований, автопростановка форматов первого и последующих листов. Автоматическое обновление таблиц, связанных с объектами чертежа.

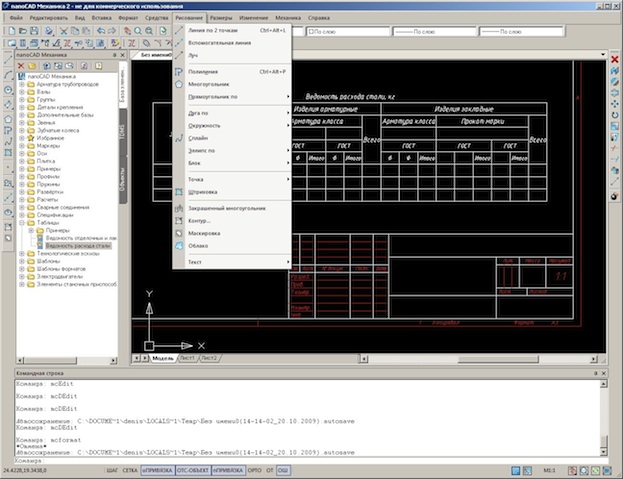

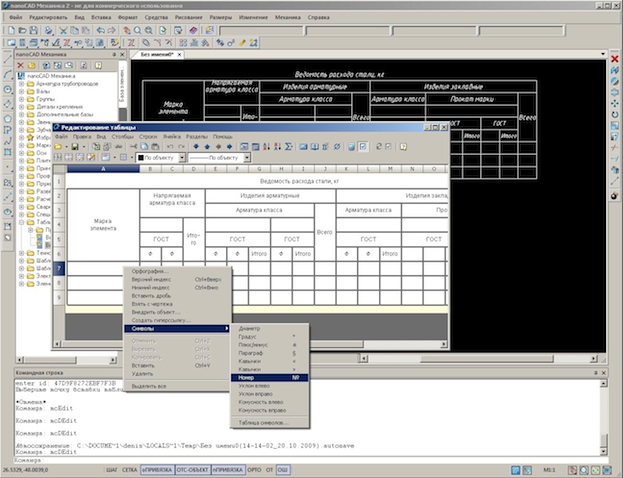

  • Универсальные таблицы. Быстрое создание и редактирование таблиц в стиле Microsoft Excel. Вставка графических объектов в ячейки таблицы. Связывание значений ячеек с атрибутами объектов чертежа.
  • Возможность использования формул при расчете значений ячейки таблицы и автоматического обновления ячеек таблицы. Импорт/экспорт в Microsoft Excel. Поддержка спецсимволов, дробей и индексов при вводе текста.
  • Редактор технических требований и технических характеристик.

  • Простановка размеров и предельных отклонений.
  • Рамки (форматы).
  • Допуски формы и расположения поверхностей.
  • Маркирование и клеймение.
  • Знаки шероховатости.
  • Неразъемные соединения.
  • Виды, разрезы, сечения.
  • Обозначение групп отверстий. Отрисовка осевых линий, обрывов и разрывов. Специальные массивы.
  • Универсальная выноска и универсальный маркер.
  • Гребенчатая выноска, нанесение уклонов.
  • Позиции и спецификации.

Импорт информации о печатных платах из Orcad и Pcad в формате IDF

  • Импорт геометрии печатной платы.
  • Настройка параметров импортируемых деталей.

Расчеты

  • Менеджер расчетов.
  • Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений.
  • Расчет и генерация пружин сжатия и растяжения.
  • Получение документации по расчету со всеми формулами и ссылками на ГОСТ.

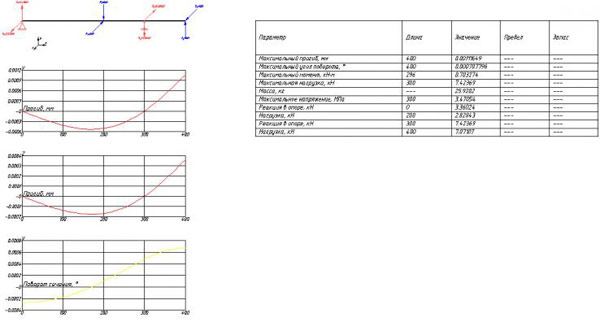

  • Конструирование и расчет сечений (балок).

Спецификация

  • Автоматическое получение спецификации.
  • Создание пользовательских спецификаций.

Оформление операционных эскизов

  • Простановка технологических размеров.
  • Обозначение опор, зажимов и установочных устройств.
  • Отрисовка условных обозначений инструментальных наладок.
  • Обозначение обрабатываемых поверхностей и контролируемых размеров. Автонумерация обозначений.
